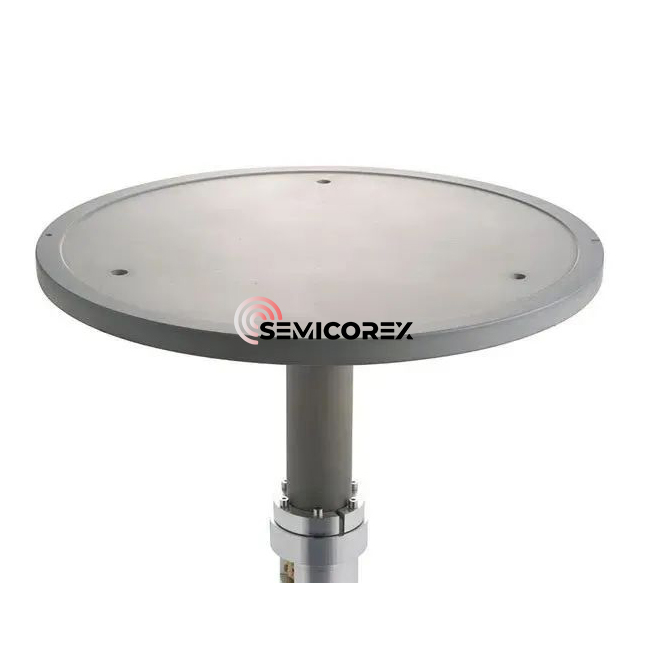

ALN šildytuvai

„Semicorex ALN“ puslaidininkio šildytuvai yra prietaisas, naudojamas šildant puslaidininkių medžiagas. Jis daugiausia pagamintas išAliuminio nitrido keramikaMedžiaga, turi puikų šilumos laidumą ir aukštą atsparumą temperatūrai, ji gali stabiliai veikti aukštoje temperatūroje. Šildytuvas paprastai naudoja atsparumo laidą kaip kaitinimo elementą. Esant energijai atsparumo laidui, kad būtų galima įkaisti, šiluma perkeliama į šildytuvo paviršių, kad būtų galima šildyti puslaidininkių medžiagą. ALN šildytuvai puslaidininkiams vaidina svarbų vaidmenį puslaidininkių gamybos procese ir gali būti naudojami tokiuose procesuose kaip kristalų augimas, atkaitinimas ir kepimas.

Puslaidininkių gamybos priekiniame procese (FEOL) vafliuose reikia atlikti įvairius proceso procedūras, ypač kaitinant vaflį iki tam tikros temperatūros, ir yra griežtų reikalavimų, nes temperatūros vienodumas daro labai didelę įtaką produkto derliui; Tuo pačiu metu puslaidininkių įranga taip pat turi veikti aplinkoje, kurioje yra vakuumas, plazmos ir cheminės dujos, kurioms reikia naudoti keraminius šildytuvus (keraminius šildytuvus). Keraminiai šildytuvai yra svarbūs puslaidininkių plonos plėvelės nusėdimo įrangos komponentai. Jie naudojami proceso kameroje ir tiesiogiai susisiekia su vafliu, kad galėtų nešiotis ir įgalina vaflį, kad būtų galima gauti stabilią ir vienodą proceso temperatūrą, ir labai tiksliai reaguoti ir generuoti plonas plėveles ant vaflinio paviršiaus.

Plonos plėvelės nusodinimo įranga keraminiams šildytuvams paprastai naudoja keramines medžiagasaliuminio nitridas (ALN)Dėl aukštos temperatūros. Aliuminio nitridas turi elektrinę izoliaciją ir puikų šilumos laidumą; Be to, jo šiluminio išsiplėtimo koeficientas yra artimas silicio koeficientui, jis turi puikų atsparumą plazmoje, todėl jis yra labai tinkamas naudoti kaip puslaidininkio prietaiso komponentas.

ALN šildytuvuose yra keramikos pagrindas, nešantis vaflį, ir cilindro atraminė korpusas, palaikantis jį ant nugaros. Keraminės bazės viduje arba paviršiuje, be pasipriešinimo elemento (kaitinimo sluoksnio) šildymui, taip pat yra RF elektrodas (RF sluoksnis). Norint pasiekti greitą šildymą ir aušinimą, keramikos pagrindo storis turėtų būti plonas, tačiau per plonas taip pat sumažins tvirtumą. ALN šildytuvų atraminis korpusas paprastai yra pagamintas iš medžiagos, kurios šiluminio išsiplėtimo koeficientas yra panašus į pagrindą, todėl atraminis korpusas dažnai taip pat pagamintas iš aliuminio nitrido. ALN šildytuvai priima unikalią veleno (veleno) jungties dugno struktūrą, kad apsaugotų gnybtus ir laidus nuo plazmos ir korozinių cheminių dujų poveikio. Šilumos perdavimo dujų įleidimo angoje ir išleidimo vamzdis yra atraminis korpuse, kad būtų užtikrinta vienoda šildytuvo temperatūra. Bazė ir atraminis kūnas yra chemiškai surišti su jungimo sluoksniu.

Šildytuvo bazėje palaidotas atsparumo šildymo elementas. Jis susidaro spausdinant ekraną su laidine pasta (volframenu, molibdenum ar tantalum), kad būtų suformuotas spiralės ar koncentrinės apskritimo grandinės schema. Be abejo, taip pat gali būti naudojamas metalinis viela, metalo tinklelis, metalinė folija ir kt. Naudojant ekrano spausdinimo metodą, paruošiamos dvi tos pačios formos keraminės plokštelės, o laidžioji pasta naudojama vieno iš jų paviršiui. Tada jis yra sukepintas, kad būtų suformuotas atsparus kaitinimo elementas, o kita keraminė plokštė yra sutapta su rezisyviniu šildymo elementu, kad būtų palaidotas rezistoriaus elementas, palaidotas bazėje.

Pagrindiniai veiksniai, darantys įtaką aliuminio nitridų keramikos šilumos laidumui, yra gardelės tankis, deguonies kiekis, miltelių grynumas, mikrostruktūra ir kt., Kurie paveiks aliuminio nitrido keramikos šiluminį laidumą.
