Grafito oro guoliai

Semicorex Graphite Air Bearings yra didelio tikslumo aerostatinis komponentas, sukurtas užtikrinti be trinties linijinį ir sukamąjį judesį itin tikslioms mašinoms. Pagaminta iš specializuotos izostatinės klasėsakytas grafitas, šis guolis naudoja natūralų anglies mikrostruktūros pralaidumą, kad būtų sukurta vienoda, standi ir stabili oro pagalvė. Skirtingai nuo įprastų guolių, kurie remiasi išgręžtomis angomis, grafito oro guoliai visame paviršiuje turi milijonus porų, mažesnių nei mikronų, kad veiktų kaip ribotuvas, užtikrinantis tobulai paskirstytą slėgio profilį be gradientų ar slėgio šuolių.

Techninės specifikacijos

Remiantis mėginio bandymo ataskaita, Semicorex grafitas turi šias sertifikuotas savybes:

Pagrindinės savybės ir privalumai

Tolygus slėgio pasiskirstymas: 0,5 µm porų struktūra sukuria oro „užuolaidą“, pašalindama slėgio bangavimą, susijusį su angų guoliais, ir užtikrindama puikų pakreipimo standumą.

Judėjimas be trinties: nulinė statinė ir dinaminė trintis (be sukibimo) užtikrina begalinę padėties nustatymo skiriamąją gebą ir nulinį susidėvėjimą, o tai neribotą laiką prailgina sistemos eksploatavimo laiką.

Apsauga nuo susidūrimo (minkštas nusileidimas): Shore 53 HS grafito paviršius nedūžtantis. Prarandant orą, guolis švelniai nusėda ant kreiptuvo, veikdamas kaip sausas tepalas ir užkertant kelią katastrofiškam tikslaus kreiptuvo pažeidimui.

Aukštas slopinimas:akytas grafitasMatrica natūraliai sugeria vibracijas, suteikdama „suspaudimo plėvelės“ slopinimo efektą, kuris pagerina nusistovėjimo laiką ir dinaminį stabilumą nuskaitymo programose.

Suderinamumas su švariomis patalpomis: Semicorex grafito oro guoliai veikia be alyvos ar tepalo, todėl idealiai tinka ISO 1 klasės švarioms patalpoms, įprastoms puslaidininkių gamyboje.

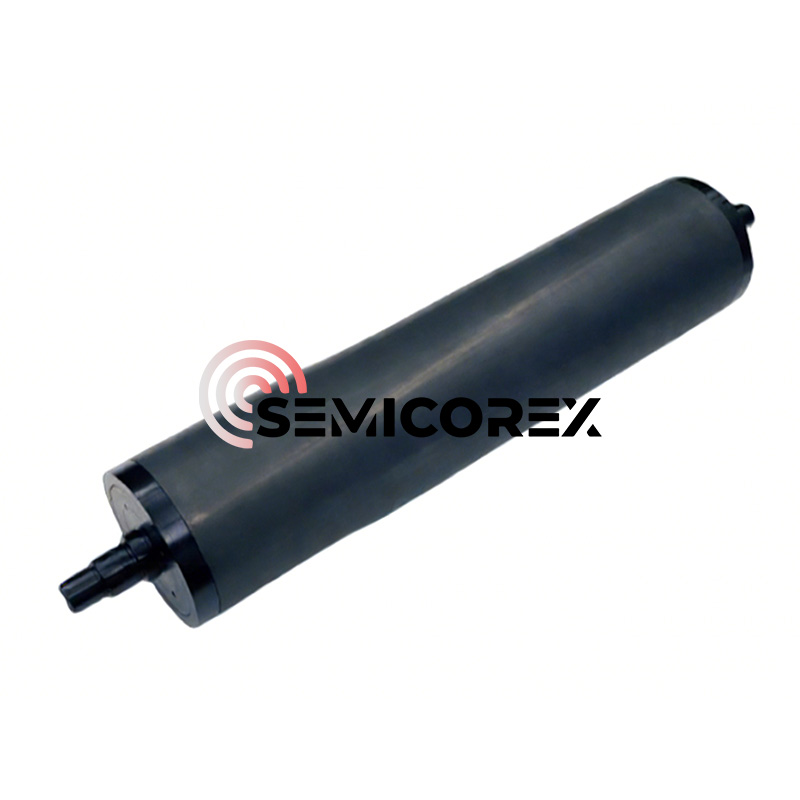

Vizualinės charakteristikos

Vizuali grafito oro guolių komponentų apžiūra (nuoroda į pateiktus vaizdus) atskleidžia:

Paviršiaus apdaila: matinė, anglies pilka apdaila, būdinga tiksliai šlifuotam grafitui.

Geometrija: yra linijinių strypų konfigūracijų su apdirbtomis angomis montavimui arba vakuuminiam valymui. Akytas paviršius plika akimi atrodo vienodas, slepiantis mikroskopinį porų tinklą.

Tvirtinimas: skirtas integruoti su tiksliai apdirbtais grioveliais arba rutulinių smeigių tvirtinimo sistemomis, kad būtų užtikrintas lygiagretumas su kreipiamuoju keliu.

Istorinis kontekstas ir technologijų evoliucija

Kontaktinių guolių ribos

Dešimtmečius linijinio judėjimo standartas buvo nustatytas naudojant recirkuliacinius rutulinius guolius ir ritininius slydiklius. Nors šios sistemos yra tvirtos, jos turi būdingų apribojimų, kuriuos apibrėžia Hertzian kontaktinis stresas. Fizinis kontaktas tarp riedėjimo elementų ir lenktynių sukuria trintį, šilumą ir susidėvėjimo daleles. Itin tiksliose programose „triukšmas“, kurį sukelia recirkuliuojantys rutuliukai, sukuria greičio bangas, kurios yra nepriimtinos nanometrų lygio metrologijai. Be to, dėl tepimo poreikio atsiranda teršalų ir priežiūros reikalavimų, kurie nesuderinami su šiuolaikiniais švarių patalpų standartais.

Aerostatinė revoliucija

Perėjimas prie pneumatinių guolių žymėjo esminį mašinos konstrukcijos pokytį. Atskirdami paviršius oro plėvele, inžinieriai pašalino mechaninį kontaktą. Ankstyvieji oro guoliai naudojo angų kompensaciją. Šioje konstrukcijoje suslėgtas oras tiekiamas per kelias tiksliai išgręžtas skylutes (angas) ir paskirstomas grioveliais.

Angos dizaino apribojimai:

Slėgio gradientai: Slėgis žymiai sumažėja, kai oras tolsta nuo angos / griovelio, todėl sumažėja apkrovos efektyvumas.

Pneumatinis plaktukas: oro tūris, įstrigęs grioveliuose, gali veikti kaip kondensatorius, sukeldamas savaime sužadinamą vibraciją arba „kalimą“.

Užsikimšimas: viena dulkių dalelė gali užkimšti angą ir iš karto sugesti guolis.

Katastrofiškos avarijos: angos guoliai paprastai gaminami iš kieto metalo (aliuminio, nerūdijančio plieno). Jei oro tiekimas sugenda, metalas ant metalo arba metalas ant granito kontaktas sukelia rimtus įbrėžimus ir nešvarumus.

Akytosios medijos technologijos atsiradimas

Akytosios terpės oro guoliai, tokie kaip akytasis grafitas, išsprendė šias problemas, naudodami pačią guolio medžiagą kaip ribotuvą.

Istorija: Sukurta XX amžiaus viduryje, bet ištobulinta komerciniam naudojimui devintajame ir devintajame dešimtmečiuose, akytos anglies technologija panaudojo sukepinimo procesą, kad būtų sukurta medžiaga su milijonais mikroskopinių, vingiuotų takų.

Proveržis: svarbiausia buvo kontroliuoti gamybos procesą, kad būtų užtikrintas izotropinis pralaidumas. Grafitinių oro guolių specifikacija, kurios vidutinis porų skersmuo yra 0,5 µm, yra brandus šios technologijos pakartojimas, optimizuojant srauto apribojimą, kad būtų padidintas standumas ir sumažintas oro suvartojimas. Ši evoliucija pavertė oro guolius iš subtilių laboratorinių instrumentų į tvirtus pramoninius komponentus, galinčius veikti atšiaurioje apdirbimo aplinkoje.

Medžiagų mokslas: giliai pasinerkite į porėtą grafitą, skirtą oro guoliams

Izostatinio grafito gamyba

Grafitiniai oro guoliai yra identifikuojami kaip izostatinis grafitas. Šis gamybos procesas skiriasi nuo ekstruzinio arba formuoto grafito.

Žaliava: didelio grynumo naftos koksas yra mikronizuojamas į daleles (susijusias su smulkia struktūra, matoma 0,5 µm porų specifikacijoje).

Šaltasis izostatinis spaudimas (CIP): milteliai dedami į formą ir veikiami itin aukštu slėgiu iš visų pusių (skysčio slėgis). Tai užtikrina vienodą tankį (1,74 g/cm³) visame ruošinyje. Ši izotropija yra labai svarbi, nes užtikrina, kad oras per guolį tekėtų vienodu greičiu visomis kryptimis, užkertant kelią „pasvirimui“ ar netolygiam pakilimui.

Grafitinimas: ruošinys pašildomas iki ~3000°C. Tai sulygina kristalinę struktūrą, paverčiant anglį grafitu. Šis procesas suteikia 13,02 µΩ·m savitąją varžą, kuri yra pagrindinis grafitizacijos laipsnio ir terminio stabilumo rodiklis.

Mikrostruktūrinė analizė

Porų dydis (0,5 µm): tai „auksaplaukės“ matmuo.

Jei poros per didelės (> 1,0 µm): Oro suvartojimas tampa per didelis, o guolis praranda standumą (per nesandari).

Jei poros per mažos (< 0,1 µm): guoliui reikalingas nepraktiškas įėjimo slėgis, kad būtų sukurtas kėlimas, o reakcijos laikas tampa lėtas.

0,5 µm: atspindi standartinių pramoninių suspausto oro sistemų (80 PSI) optimizavimą, subalansuojant efektyvumą ir didelę apkrovą.

Tankis (1,74 g/cm³): tipiškas tankus grafitas svyruoja nuo 1,70 iki 1,85 g/cm³. 1,74 reikšmė rodo, kad poringumas yra maždaug 15–20%. Šis „tuščios erdvės“ tūris veikia kaip vidinis rezervuaras, užtikrinantis nuolatinį oro tiekimą į veidą.

Mechaninis tvirtumas

Stiprumas gniuždymui (127,0 MPa): ši vertė yra reikšminga. Tai reiškia, kad guolis gali atlaikyti didžiules apkrovas be konstrukcijos gedimų. Kontekstui tipiškas betonas yra ~30 MPa. akytasis grafitas, skirtas oro guoliams, yra keturis kartus stipresnis už betoną suspaudus. Tai leidžia guolį prispausti arba iš anksto apkrauti didelėmis magnetinėmis jėgomis be įtrūkimų.

Lenkiamasis stiprumas (80,7 MPa): tai yra didelis grafitui. Tai užtikrina, kad guolių trinkelės nesikreiptų ir netrūktų dėl lenkimo momentų, taikomų pagreičio arba montavimo netinkamo išlyginimo metu.

Tribologija ir „minkštasis nusileidimas“

53 HS Shore kietumas (scleroscope) priskiria jį „vidutinio kietumo“ grafito kategorijai (minkštesnis nei kai kurios itin tankios klasės, kurios gali būti 70–80 HS).

Tribologinė nauda: Avarijos metu guolio medžiaga turi būti auka. Granitas (gidas) yra daug kietesnis. Smūgio metu Shore 53 grafitas nusitrins į smulkius miltelius, sutepdamas čiuožyklą ir neleisdamas energijai pernešti subraižyti granitą. Šis savaime sutepantis turtas yra geriausias brangių mašinų draudimo polisas.
