Vakuuminiai griebtuvai

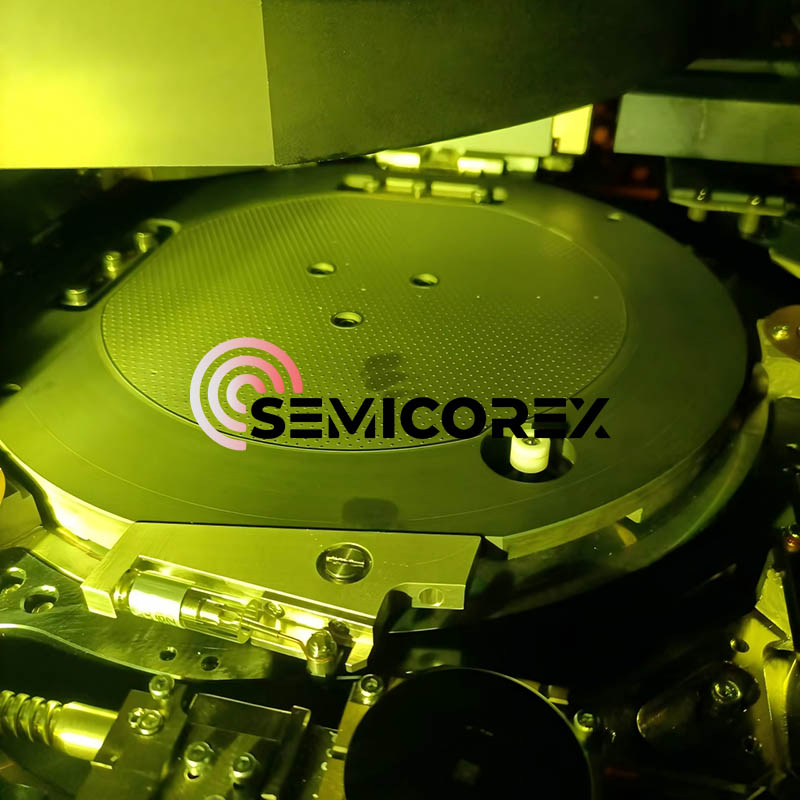

Plokščių tvarkymo ir vietos tikslumas tiesiogiai veikia litografijos gamybos našumą ir tai, kaip gerai puslaidininkiniai įtaisai veikia puslaidininkių pramonėje, o šios dvi funkcijos atliekamos naudojant Semicorex Wafer Vacuum Cucks, pagamintus iš tankaus sukepinto silicio karbido (SiC). Šie vakuuminiai griebtuvai yra sukurti siekiant didžiausio tikslumo, taip pat konstrukcijos tvirtumo ir ilgaamžiškumo sunkiose aplinkose, tokiose kaip litografija ir plokštelių apdorojimas. Vakuuminis griebtuvas turi tiksliai suformuotą mikroišsikišimo (guzelio) paviršių, sukurtą užtikrinti stabilų plokštelės atramą ir nuoseklų vakuumą per adsorbciją.

„Semicorex Wafer Vacuum“ griebtuvai yra sukurti taip, kad būtų suderinami su geriausiomis fotolitografijos sistemomis ir turi puikų terminį stabilumą, atsparumą dilimui ir užtikrina tikslią plokštelės vietą. „Semicorex“ produktai gali visiškai pakeisti standartines vakuuminių griebtuvų konstrukcijas, naudojamas „Nikon“ ir „Canon“ fotolitografijos sistemose, ir gali būti specialiai sukurti taip, kad atitiktų kliento specifinius puslaidininkių gamybos įrangos lankstumo reikalavimus.

Medžiaga: sukepintas silicio karbidas (tankus)

Wafer Vacuum Chucks korpusas pagamintas išsukepintas silicio karbidaskuris yra pagamintas pagal ypač didelį tankį ir turi visas tinkamas mechanines ir šilumines charakteristikas, skirtas naudoti puslaidininkiniuose įrenginiuose. Palyginti su kitomis standartinėmis vakuuminio griebtuvo medžiagomis, tokiomis kaip aliuminio lydiniai ir keramika, tankus SiC pasižymi žymiai didesniu standumu ir matmenų stabilumo savybėmis.

Silicio karbidas taip pat pasižymi ypač mažu šiluminiu plėtimu, todėl plokštelės padėtis išliks stabili net esant temperatūros svyravimams, dažniausiai pasitaikantiems litografijos procesų metu. Dėl jo būdingo kietumo ir atsparumo dilimui griebtuvas gali išlaikyti ilgalaikį paviršiaus tikslumą, sumažinant priežiūros dažnumą ir eksploatavimo išlaidas.

Mikro išsikišusio paviršiaus dizainas stabiliam plokštelių tvarkymui

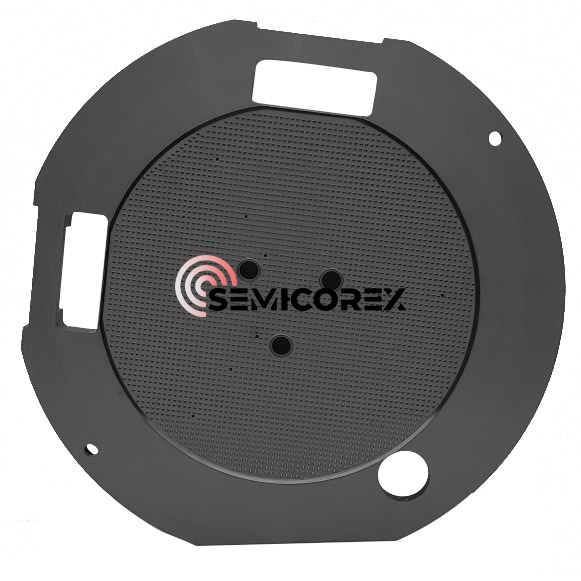

Griebtuvo paviršius turi vienodą mikro gumburo struktūrą, kuri sumažina sąlyčio plotą tarp plokštelės ir griebtuvo paviršiaus. Šis dizainas turi keletą svarbių pranašumų:

Apsaugo nuo dalelių susidarymo ir užteršimo

Užtikrina tolygų vakuumo pasiskirstymą

Sumažina plokštelių prilipimo ir tvarkymo žalą

Pagerina plokštelių plokštumą ekspozicijos procesų metu

Ši tiksli paviršiaus inžinerija užtikrina stabilią adsorbciją ir pakartojamą plokštelių padėties nustatymą, o tai yra būtina didelės raiškos litografijai.

Itin didelio tikslumo ir veidrodinio paviršiaus apdaila

„Semicorex Wafer“ vakuuminiai griebtuvai gaminami naudojant pažangias apdirbimo ir poliravimo technologijas, kad būtų pasiektas ypatingas matmenų tikslumas ir paviršiaus kokybė.

Pagrindinės tikslumo charakteristikos apima:

Plokštumas: 0,3 – 0,5 μm

Veidrodiniu būdu poliruotas paviršius

Išskirtinis matmenų stabilumas

Puikus vaflių atramos vienodumas

Veidrodinio lygio apdaila sumažina paviršiaus trintį ir dalelių kaupimąsi, todėl griebtuvas puikiai tinka švarios patalpos puslaidininkių aplinkai.

Lengva, bet labai tvirta konstrukcija

Nepaisant išskirtinio standumo, sukepintas SiC išlaiko palyginti lengvą struktūrą, palyginti su tradiciniais metaliniais sprendimais. Tai suteikia keletą veiklos pranašumų:

Greitesnis įrankio atsakas ir padėties nustatymo tikslumas

Sumažinta mechaninė apkrova judėjimo stadijose

Pagerintas sistemos stabilumas didelės spartos plokštelių perdavimo metu

Dėl didelio tvirtumo ir mažo svorio griebtuvas ypač tinka šiuolaikinei didelio našumo litografijos įrangai.

Išskirtinis atsparumas dilimui ir ilgas tarnavimo laikas

Silicio karbidasyra viena iš kiečiausių inžinerinių medžiagų, suteikiančių griebtuvui itin didelį atsparumą dilimui. Net ir po ilgo naudojimo paviršius išlaiko lygumą ir struktūrinį vientisumą, užtikrindamas pastovų plokštelės palaikymą ir patikimą veikimą.

Šis patvarumas žymiai pailgina griebtuvo tarnavimo laiką, sumažina keitimo dažnumą ir sumažina bendras eksploatavimo išlaidas.

Suderinamumas su pagrindine litografijos įranga

„Semicorex“ gali pateikti standartinius vakuuminius griebtuvus, suderinamus su pagrindinėmis fotolitografijos sistemomis, įskaitant tas, kurias naudoja pirmaujantys puslaidininkinės įrangos gamintojai. Be standartinių modelių, mes taip pat palaikome visiškai pritaikytus dizainus, įskaitant:

Individualūs matmenys ir plokštelių dydžiai

Specializuotas vakuuminių kanalų dizainas

Integracija su specifinėmis litografijos įrankių platformomis

Pritaikytos montavimo sąsajos

Mūsų inžinierių komanda glaudžiai bendradarbiauja su klientais, siekdama užtikrinti tikslų suderinamumą su esama puslaidininkine įranga.

Greitesnis pristatymas ir konkurencingas išlaidų pranašumas

Palyginti su importuotais vakuuminiais griebtuvais, Semicorex produktai turi didelių eksploatacinių pranašumų:

Pristatymo laikas: 4-6 savaitės

Žymiai trumpesnis pristatymo laikas nei importuotų komponentų

Greita techninė pagalba ir aptarnavimas po pardavimo

Stiprus sąnaudų konkurencingumas

Nuolat tobulinant gamybos galimybes, Semicorex didelio tikslumo SiC vakuuminiai griebtuvai dabar gali patikimai pakeisti importuotus gaminius, padėdami puslaidininkių gamintojams apsaugoti tiekimo grandines ir sumažinti pirkimo išlaidas.
