Silicio lenkti elektrodai

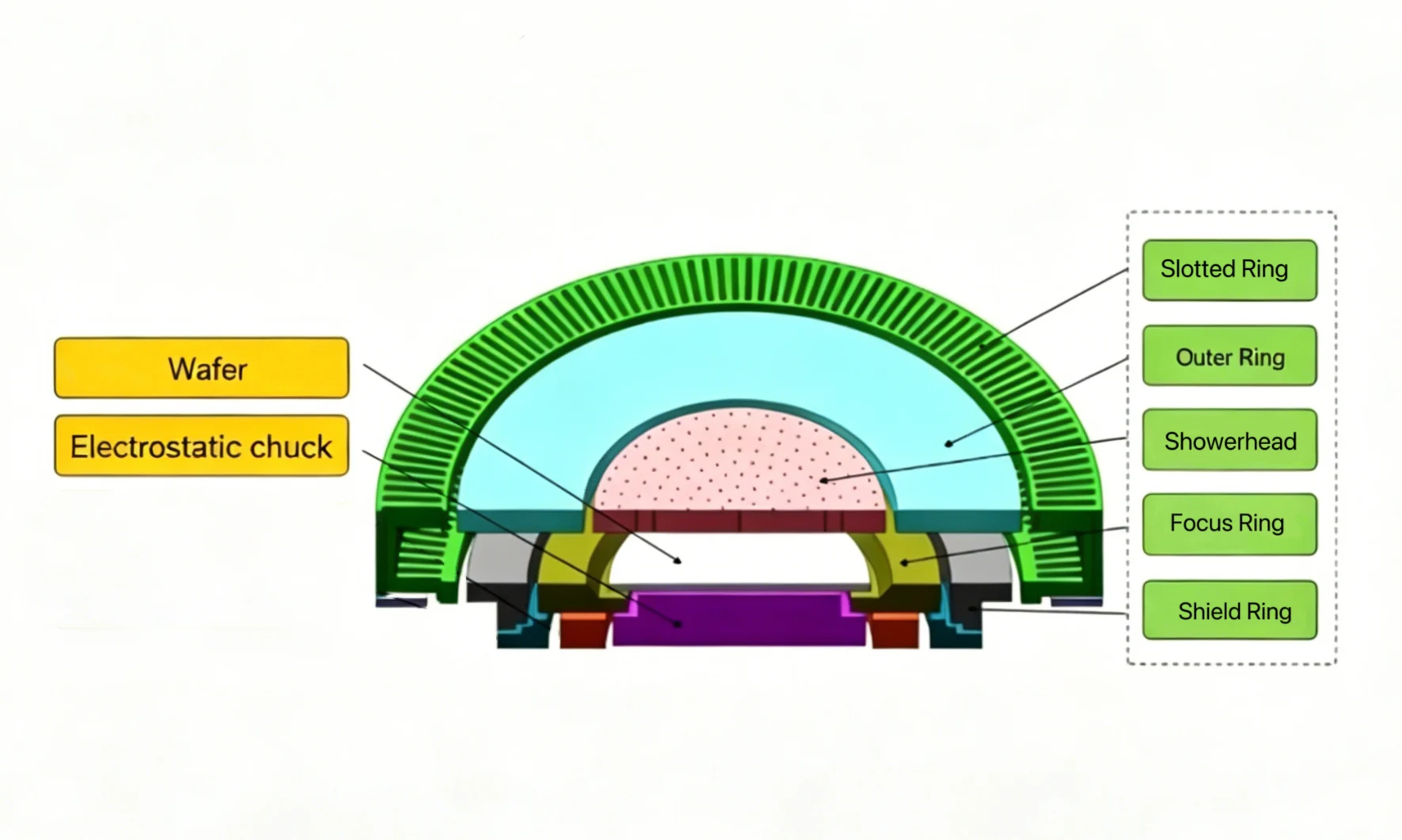

Naudojant pažangią ėsdinimo įrangą, silicio lenktas elektrodas paprastai montuojamas ėsdinimo kameros viršuje, nukreiptas į puslaidininkinę plokštelę. Silicio lenktas elektrodas paprastai veikia kartu su elektrostatiniu griebtuvu, Si fokusavimo žiedu, Si krašto žiedu, Si išmetimo žiedu ir Si ekranavimo žiedu, kad būtų sudarytos optimalios didelio tikslumo ėsdinimo darbo sąlygos.

Semicorex silicio lenktų elektrodų funkcijos

1. Suderinamas su sudėtingu 3D struktūros ofortu

Su išskirtine 3D elektrinio lauko valdymo galimybe, Semicorexsilicio lenkti elektrodaigali puikiai atitikti sudėtingų konstrukcijų geometrines charakteristikas. Specialus išlenktas dizainas leidžia tiksliai valdyti plazmą ir optimizuoti energijos paskirstymą, o tai daro didelę įtaką 3D struktūros ėsdinimo kraštinių santykiui ir šoninės sienelės vertikalumui ir visiškai atitinka pažangių pakavimo procesų ir 3D IC integracijos gamybos linijos reikalavimus.

2. Tikslus Etch dujų paskirstymo valdymas

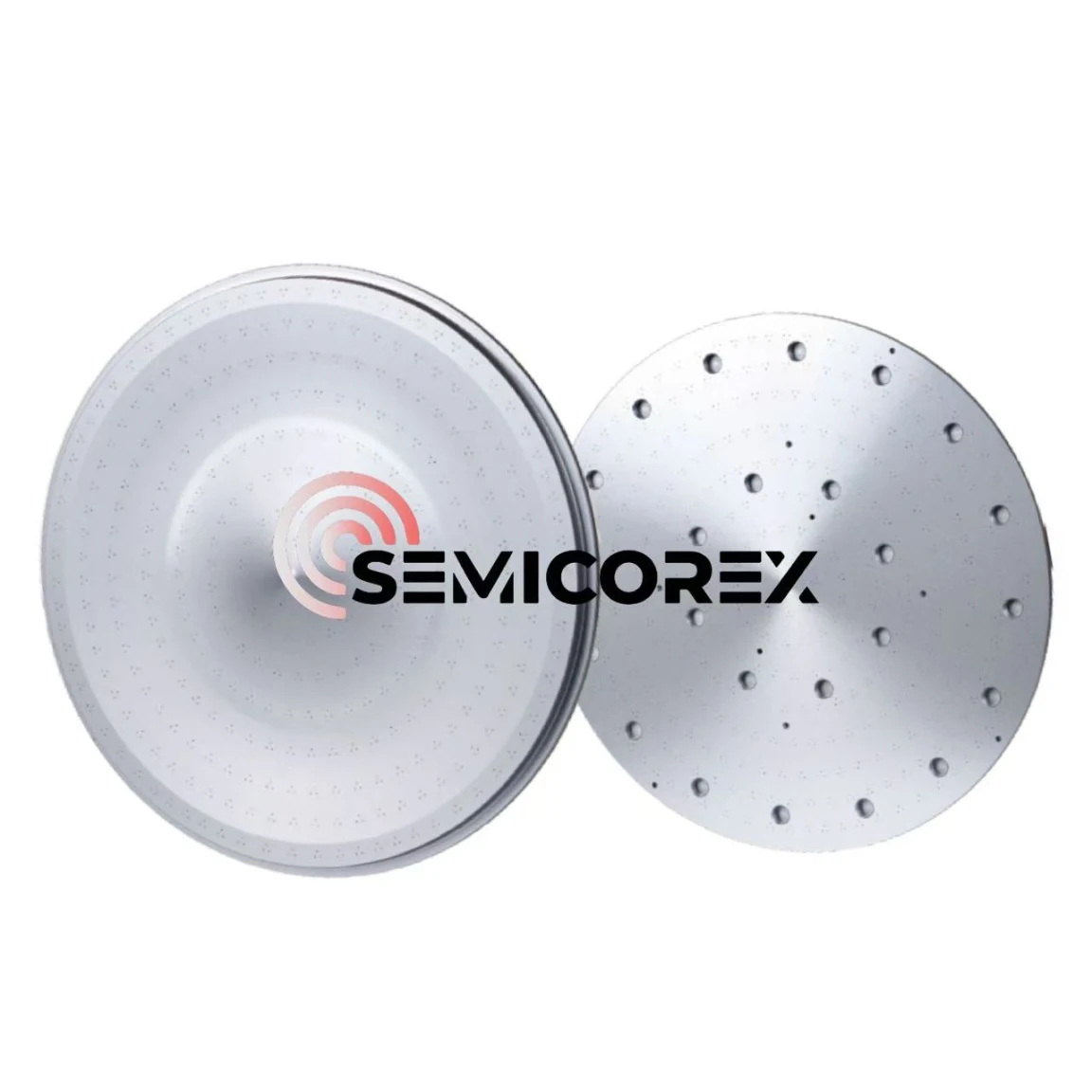

Semicorex silicio lenktų elektrodų paviršiuje yra daug tolygiai paskirstytų mikro skylių, kad ėsdinimo dujos galėtų patekti į ėsdinimo kamerą. Semicorex silicio išlenkti elektrodai gali tiksliai valdyti ėsdinimo dujas ir tolygiai paskirstyti jas ėsdinimo kameroje, taip sumažinant proceso pokyčius, atsirandančius dėl netolygaus dujų pasiskirstymo.

Semicorex silicio lenktų elektrodų privalumai

1. Itin didelio grynumo

Semicorex silicio lenkti elektrodai yra pagaminti iš itin didelio grynumo vieno kristalosiliciokurių grynumo lygis viršija 99,9999999%, todėl užtikrina puikų atsparumą plazmos erozijai. Šis aukštų standartų medžiagų pasirinkimas gali veiksmingai išvengti nepageidaujamo užteršimo, atsirandančio dėl ėsdinimo šalutinių produktų, ir taip pat žymiai pailginti silicio lenktų elektrodų tarnavimo laiką.

2. Puikios elektrinės savybės

Pagaminti iš MCZ išauginto monokristalinio silicio, Semicorex silicio lenkti elektrodai pasižymi puikiu atsparumo vienodumu: ＜5%, ir platų pasirenkamą varžos diapazoną: mažos skiriamosios gebos. (<0,02), vidutinė raiška. (1–4) ir didelės skiriamosios gebos. (70–90).

3. Tikslus apdorojimo tikslumas

Dėl didelio tikslumo mechaninio apdorojimo Semicorex silicio lenkti elektrodai užtikrina vienodą porų dydį ir vienodą skylių pasiskirstymą. Jų paviršiai yra smulkiai poliruoti ir šlifuoti: poliruoti (Ra < 0,1 μm) ir šlifuoti (Ra < 1,6 μm), o bendras apdirbimo tikslumas kontroliuojamas 0,03 mm.
