Silicio plėvelė

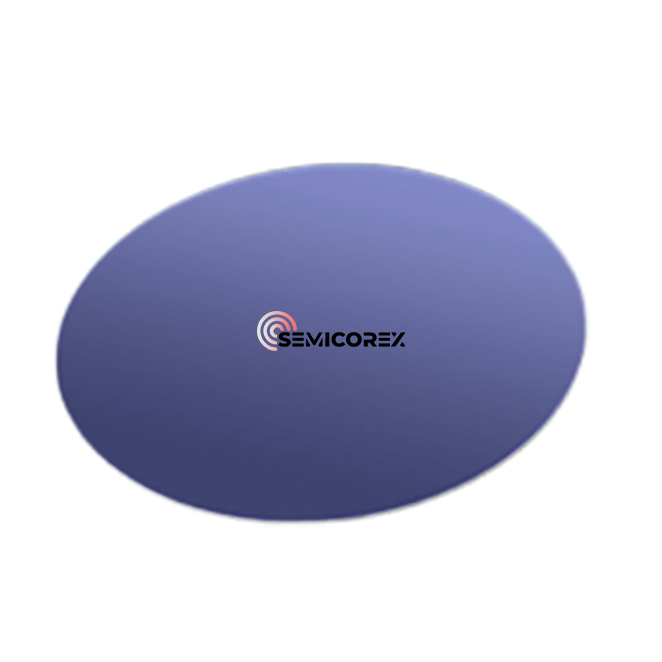

Semicorex silicio plėvelė, plačiai pripažinta kaip silicio plokštelė, yra esminis puslaidininkių gamybos komponentas. Šis plonas gryno silicio gabalas yra meistriškai sukurtas palaikyti įvairius elektroninius įrenginius, įskaitant integrinius grandynus, saulės elementus ir mikroelektromechanines sistemas (MEMS). Silicis yra žinomas dėl savo išskirtinių elektrinių savybių, todėl jis yra pagrindinė puslaidininkinė medžiaga technologijų sektoriuje. Dėl didelio silicio plėvelės grynumo ir kristališkumo ji yra ideali platforma dopingo, ėsdinimo ir nusodinimo procesams, kurie yra būtini kuriant sudėtingas mikroelektronines struktūras, kurios apibūdina šiuolaikinę elektroniką.

Silicio plėvelės gamyba prasideda žaliavinio silicio, paprastai gaunamo iš smėlio arba kvarco, išgavimo ir rafinavimo. Ši žaliava yra kruopščiai išvaloma, kad būtų gautas puslaidininkinis silicis, žinomas kaip polisilicis, kurio grynumo lygis yra 99,9999 % arba didesnis. Po gryninimo silicis išlydomas ir suformuojamas į didelius vieno kristalo luitus, naudojant tokius metodus kaip Czochralski (CZ) technika arba plūduriuojančios zonos (FZ) procesas. Šie didelio grynumo luitai vėliau supjaustomi į plonas plokšteles, poliruojami ir kruopščiai rafinuojami, kad atitiktų griežtus pramonės standartus dėl storio, lygumo ir paviršiaus lygumo. Šis kruopštus gamybos procesas garantuoja, kad silicio plėvelė yra visiškai suderinama su pažangiomis gamybos technologijomis, reikalingomis didelio našumo puslaidininkiniams įrenginiams.

Silicio plėvelė yra įvairių skersmenų, paprastai svyruoja nuo 100 mm iki 300 mm, o pažangiausios pažangos siekia iki 450 mm, kad būtų lengviau gaminti didesnį ir efektyvesnį įrenginį. Kiekviena plokštelė gauna veidrodinį poliravimą, kad būtų pašalinti bet kokie paviršiaus defektai, galintys pakenkti elektroninių prietaisų veikimui. Plėvelės vienodumas ir lygumas yra itin svarbūs, nes net menkiausi trūkumai gali turėti įtakos įrenginio našumui ir patikimumui. Be to, silicio plėvelė gali būti gaminama įvairiomis kristalų orientacijomis, tokiomis kaip <100> arba <111>, kurios daro didelę įtaką plėvelės savybėms ir jos tinkamumui konkrečioms reikmėms.

Silicio plėvelė yra pagrindinė medžiaga gaminant integrinius grandynus (IC). Kaip pagrindinis substratas, naudojamas IC gamyboje, silicio plokštelėse atliekami pagrindiniai procesai, tokie kaip fotolitografija, ėsdinimas ir dopingas, kad būtų sukurti sudėtingi būdai, leidžiantys elektriniams signalams pereiti per mikroprocesorius, atminties lustus ir įvairius kitus komponentus. Unikalios silicio puslaidininkinės savybės užtikrina tikslų elektros laidumo valdymą, užtikrinant, kad tranzistoriai veiktų efektyviai kaip įjungimo ir išjungimo jungikliai, kurie sudaro skaitmeninės logikos pagrindą. Silicio plėvelės kokybė yra svarbiausia; tai tiesiogiai įtakoja šių prietaisų veikimą, energijos vartojimo efektyvumą ir patikimumą, pabrėždama jų svarbų vaidmenį šiuolaikinėje elektronikoje.

Be to, silicio plėvelė yra neatsiejama fotovoltinių elementų, paprastai vadinamų saulės elementais, gamyba. Silicio plokštelės yra meistriškai legiruotos ir sluoksniuotos, kad būtų sukurta fotovoltinė jungtis, kuri efektyviai paverčia saulės šviesą į elektros energiją. Didelis silicio plėvelės grynumas ir struktūrinis vientisumas yra gyvybiškai svarbūs siekiant maksimaliai padidinti energijos konversijos efektyvumą saulės elementuose. Siūlydami tvirtą ir laidžią platformą, silicio plokštelės įgalina saulės energijos sistemas tiekti patikimą ir tvarią energiją.

Be to, silicio plėvelė vaidina lemiamą vaidmenį kuriant MEMS (mikroelektromechaninių sistemų) įrenginius. Šios miniatiūrinės sistemos sklandžiai integruoja mechaninius ir elektroninius komponentus mikroskopiniu mastu ir yra būtinos įvairiose srityse, įskaitant jutiklius, akselerometrus, giroskopus ir slėgio jutiklius. Silicio plėvelės mechaninis stabilumas ir suderinamumas su standartiniais puslaidininkių procesais daro jį idealiu substratu MEMS gamybai, palengvinančiu labai patikimų ir tikslių mikro masto komponentų kūrimą.

Siekiant patenkinti įvairius puslaidininkių taikymo poreikius, silicio plėvelę galima tiksliai pritaikyti pagal storį, varžą, priedo tipą ir kitas specifikacijas. Plokštės gali būti strategiškai legiruotos boru, kad būtų sukurtas p tipo silicis, arba su fosforu, kad būtų sukurtas n tipo silicis, leidžiantis formuoti p-n jungtis, būtinas diodams, tranzistoriams ir saulės elementams. Tinkinimo parinktys taip pat apima plokštelių ploninimą ir galinės pusės šlifavimą, dažnai reikalingą pažangiam puslaidininkinių įtaisų pakavimui ir 3D integravimui. Šis išskirtinis lankstumas pritaikant plėvelės savybes užtikrina, kad silicio plėvelė atitiktų griežtus standartus, reikalingus naujos kartos programoms.

Semicorex silicio plėvelė yra nepakeičiamas komponentas elektronikos pramonėje, tarnaujantis kaip pagrindas daugeliui puslaidininkių. Dėl neprilygstamo grynumo, kristališkumo ir gebėjimo palaikyti sudėtingas įrenginių struktūras jis yra būtinas gaminant integrinius grandynus, saulės elementus ir MEMS įrenginius. Taikydama griežtą kokybės užtikrinimą ir pažangias gamybos technologijas, Semicorex siūlo silicio plėvelės gaminius, atitinkančius įvairius ir besikeičiančius puslaidininkių pramonės poreikius, užtikrindama, kad mūsų klientai pasiektų optimalų našumą ir patikimumą.
