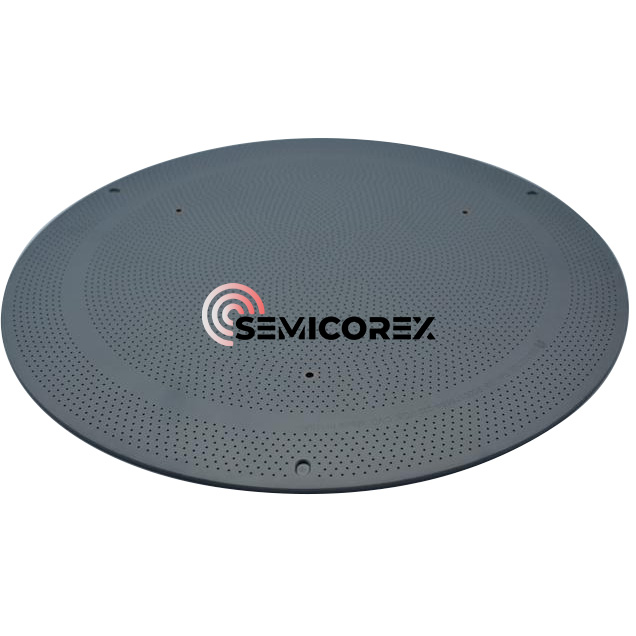

SiC dujų paskirstymo plokštė

Puslaidininkių epitaksijos procesuose dujų srauto vienodumas yra vienas iš svarbiausių veiksnių, turinčių įtakos plėvelės kokybei, storio konsistencijai ir plokštelių išeigai. SiC dujų paskirstymo plokštė, dažnai vadinama dušo galvutės plokšte, yra specialiai sukurta tolygiai paskirstyti proceso dujas per plokštelės paviršių, išlaikant stabilumą ekstremaliomis proceso sąlygomis.

Semicorex SiC dujų paskirstymo plokštės yra skirtos aukštos temperatūros silicio epitaksiniams reaktoriams, veikiantiems aukštesnėje nei 1400 °C temperatūroje. Pagaminta naudojant didelio grynumo izotropinio grafito substratus ir apsaugota tankiu sluoksniuCheminio nusodinimo garais (CVD) silicio karbido danga, šie komponentai užtikrina išskirtinį atsparumą korozijai, užterštumo kontrolę ir ilgalaikį patikimumą sudėtingoje puslaidininkių aplinkoje.

CVD SiC dangos technologija

Pagrindinis SiC dujų paskirstymo plokštės pranašumas yra pažangi dengimo technologija.

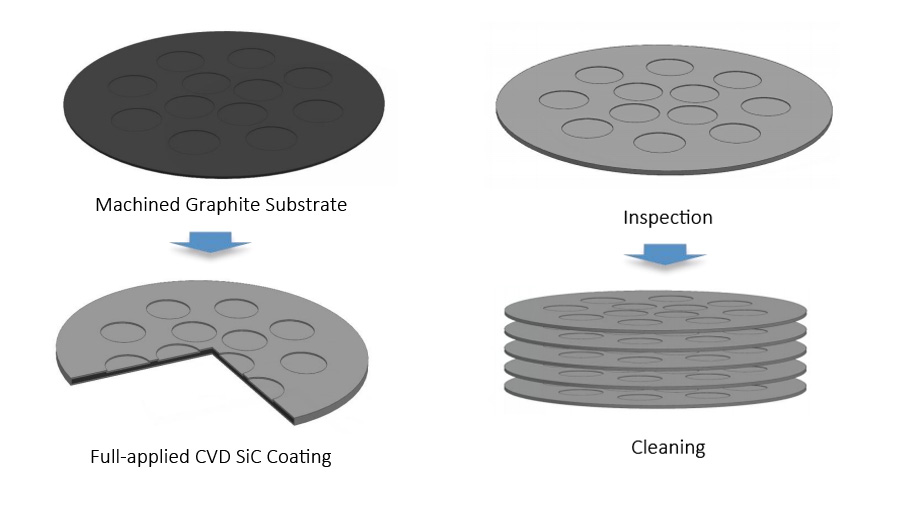

Didelio grynumo silicio karbido sluoksnis nusodinamas ant izotropinio grafito paviršiaus naudojant cheminio nusodinimo garais (CVD) procesą. Ši danga sudaro tankų ir labai vienodą apsauginį barjerą, kuris žymiai pagerina komponentų veikimą agresyviomis proceso sąlygomis.

Tipiškos dangos savybės:

Dangos storis: apie 100 μm

Reguliuojamas storio diapazonas: 40–200 μm

Didelis dangos tankis

Puikus storio vienodumas

Stiprus sukibimas su grafito pagrindu

Itin didelio grynumo paviršius

CVD SiC sluoksnis efektyviai izoliuoja grafito bazinę medžiagą nuo reaktyvių proceso dujų, žymiai pagerindamas atsparumą korozijai ir eksploatavimo trukmę.

Grafito substrato apsauga

Grafitas plačiai naudojamas epitaksijos įrangoje dėl puikių šiluminių savybių ir gebėjimo atlaikyti ekstremalias temperatūras. Tačiau neapsaugotas grafitas yra jautrus erozijai ir cheminiam poveikiui ilgalaikio proceso dujų poveikio metu.

Kai grafitas irsta, jis gali susidaryti dalelių, kurios užteršia plokšteles ir neigiamai paveikti įrenginio našumą.

CVD SiC danga atlieka kelias apsaugines funkcijas:

Apsaugo nuo tiesioginio grafito poveikio reaktyviosioms dujoms

Sumažina dalelių susidarymą

Pagerina atsparumą cheminiam ėsdinimui

Prailgina komponentų tarnavimo laiką

Palaiko kameros švarą

Ši apsauga tampa vis svarbesnė pažangioje puslaidininkių gamyboje, kur net mikroskopinis užterštumas gali turėti įtakos gaminio kokybei.

Tiksli gamyba ir pritaikymas

Semicorex gamina SiC dujų paskirstymo plokštes, griežtai kontroliuojant matmenų tolerancijas, dangos vienodumą ir skylių geometriją.

Tinkinimo parinktys apima:

8 colių reaktorių platformos

12 colių reaktorių platformos

Individualūs skersmenys

Individualūs skylių modeliai

Konkrečios paskirties dujų paskirstymo projektai

Kintamo dangos storio reikalavimai

Specializuotos montavimo savybės

Šis lankstumas leidžia optimizuoti įvairias reaktorių architektūras ir proceso sąlygas.

Programos

SiC dujų paskirstymo plokštės yra plačiai naudojamos:

• Silicio epitaksijos sistemos
• Puslaidininkiniai CVD reaktoriai
• Aukštos temperatūros nusodinimo įranga
• Pažangios plokštelių apdorojimo sistemos
• Galios puslaidininkių gamyba
• Sudėtinių puslaidininkių gamyba

Dėl jų gebėjimo derinti dujų srauto valdymą su atsparumu užterštumui jie tampa svarbiu šiuolaikinio puslaidininkių gamybos komponentu.
