SiC keramikinis kreiptuvas

„Semicorex SiC Ceramic Guide Rail“ yra tikslus linijinio judesio komponentas, pagamintas iš didelio tankiosilicio karbido keramikamedžiaga. Kartu su oro plūduriavimo technologija ir tiksliomis grįžtamojo ryšio sistemomis, kreipiamasis bėgis leidžia judėti be kontakto, praktiškai be trinties ir minimalios vibracijos.

Skirtingai nuo įprastų metalinių kreipiamųjų bėgių, SiC keraminiai kreipiamieji bėgiai pasižymi žymiai geresniu terminiu stabilumu, standumu ir plokštumu. Eksploatacijos metu suslėgtos dujos sukuria dinamišką ir statinę slėgio oro plėvelę tarp judančios platformos ir kreipiamojo paviršiaus, leidžiančią sklandžiai ir labai tiksliai judėti be mechaninio kontakto.

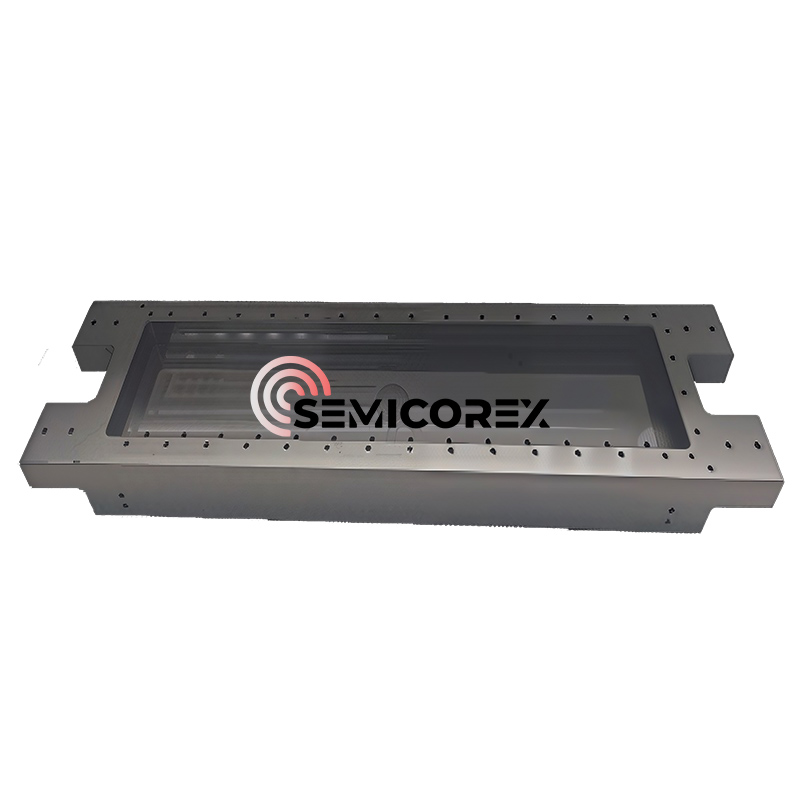

Rodomas gaminys pasižymi itin tiksliu konstrukciniu dizainu, tinkančiu pažangioms padėties nustatymo platformoms ir oro guolių judėjimo sistemoms, kur nanometrų tikslumas ir ilgalaikis stabilumas yra labai svarbūs.

 Pagrindinės SiC keramikos kreipiamųjų bėgių savybės

Itin lengva konstrukcija

Silicio karbido keramikaderinkite didelį stiprumą ir santykinai mažą tankį, todėl kreipiančiųjų bėgių sistema gali pasiekti lengvą konstrukciją, išlaikant išskirtinį standumą.

Lengvas dizainas padeda pagerinti:

* Reagavimo į judesį greitis

* Dinamiškas našumas

* Pagreičio galimybė

* Energijos vartojimo efektyvumas

Dėl to SiC keraminiai kreipiamieji bėgiai puikiai tinka didelės spartos tikslioms automatizavimo sistemoms.

Itin didelis stabilumas

Vienas iš svarbiausių SiC keraminių kreipiamųjų bėgelių privalumų yra išskirtinis konstrukcinis stabilumas. Medžiaga pasižymi puikiu atsparumu deformacijai esant šiluminėms ir mechaninėms apkrovoms.

Itin tikslioje gamybos aplinkoje net mikroskopiniai matmenų pokyčiai gali turėti įtakos padėties nustatymo tikslumui. SiC keramika padeda išlaikyti stabilų geometrinį veikimą ilgą eksploatavimo laikotarpį.

Itin mažas šiluminio plėtimosi koeficientas

Silicio karbidas turi labai mažą šiluminio plėtimosi koeficientą, palyginti su metalais, tokiais kaip plienas ar aliuminis. Tai leidžia kreipiančiajam bėgiui išlaikyti matmenų nuoseklumą net esant temperatūros svyravimams.

Mažas šiluminis plėtimasis ypač svarbus:

* Puslaidininkinė litografijos įranga

* Tikslios optinės sistemos

* Vaflių tikrinimo platformos

* Koordinatės matavimo sistemos

* Lazerinio apdorojimo įranga

Terminis stabilumas tiesiogiai prisideda prie geresnio padėties nustatymo tikslumo ir proceso pakartojamumo.

 Didelis tvirtumas ir mechaninis stiprumas

SiC keraminiai kreipiamieji bėgiai pasižymi itin dideliu standumu ir mechaniniu stiprumu. Tvirta konstrukcija sumažina lenkimą, vibraciją ir deformaciją eksploatacijos metu.

Didelis tvirtumas padeda užtikrinti:

* Tikslus linijinis judėjimas

* Stabilus apkrovos palaikymas

* Sumažinta vibracija

* Patobulintas dinaminis tikslumas

Ši charakteristika yra būtina aukščiausios klasės judesio sistemoms, kurioms reikalingas mažesnis nei mikronų arba nanometrų padėties nustatymo tikslumas.

Didelis tankis ir puiki paviršiaus kokybė

Tanki SiC keramikos struktūra užtikrina puikų atsparumą dilimui, atsparumą korozijai ir matmenų vientisumą. Tiksli apdirbimo technologija leidžia kreipiamojo bėgio paviršiui pasiekti itin aukštą lygumą ir lygiagretumą.

Plokštumas ir lygiagretumas gali siekti iki 1 mikrono ir atitinka griežtus itin tikslių pramoninių pritaikymų reikalavimus.

Aukštos kokybės paviršiaus apdaila taip pat pagerina oro plėvelės stabilumą oro guolių sistemose, prisidedant prie sklandesnio judėjimo ir geresnio padėties nustatymo.

Oro guolių technologijos pranašumai

SiC keraminiuose kreipiamuosiuose bėgiuose paprastai naudojama oro flotacijos technologija, kad būtų pasiektas nekontaktinis judėjimas. Tarp paviršių suformuodama ploną suslėgto oro sluoksnį, sistema pašalina tiesioginę mechaninę trintį.

Palyginti su tradicinėmis riedėjimo kreipiančiomis sistemomis, oro guolių kreipiančiosios bėgiai turi keletą svarbių pranašumų:

* Judėjimas be trinties

* Beveik nulinė vibracija

* Sumažėjęs dalelių susidarymas

* Jokio mechaninio susidėvėjimo

* Itin sklandus judesys

* Mažesni priežiūros reikalavimai

* Ilgesnis eksploatavimo laikas

Šie pranašumai ypač vertingi puslaidininkių švarios patalpos aplinkoje ir tikslios gamybos patalpose.

SiC keramikos kreipiamųjų bėgių taikymas

SiC keraminiai kreipiamieji bėgiai yra plačiai naudojami pramonės šakose, kurioms reikalingas itin didelis judėjimo tikslumas ir stabilumas, įskaitant:

* Puslaidininkinių plokštelių gamyba

* Litografijos sistemos

* Vaflių tikrinimo įranga

* Tikslūs optiniai prietaisai

* Plokščiųjų ekranų gamyba

* Lazerinės apdirbimo sistemos

* Koordinačių matavimo mašinos

* Tikslios automatikos platformos

* Orlaivių ir kosmoso tikslioji įranga

Jie ypač tinka pažangiems puslaidininkių procesams, kur labai svarbu didelės spartos padėties nustatymas, vibracijos slopinimas ir terminis stabilumas.
