SICOI plokštelė, silicio karbido ir izoliatoriaus kompozicinė plokštelė, pagaminta specialia technika, pirmiausia naudojama fotoninėse integrinėse grandinėse ir mikroelektromechaninėse sistemose (MEMS). Ši kompozicinė struktūra sujungia puikias silicio karbido savybes su izoliatorių izoliacijos savybėmis, žymiai padidindama bendrą puslaidininkinių įtaisų veikimą ir suteikdama idealius sprendimus aukštos kokybės elektroniniams ir optoelektroniniams įrenginiams.
MES ESAMEvaflįyra kompozicinė puslaidininkinė medžiaga su trijų sluoksnių struktūra, pagaminta naudojant unikalų metodą.

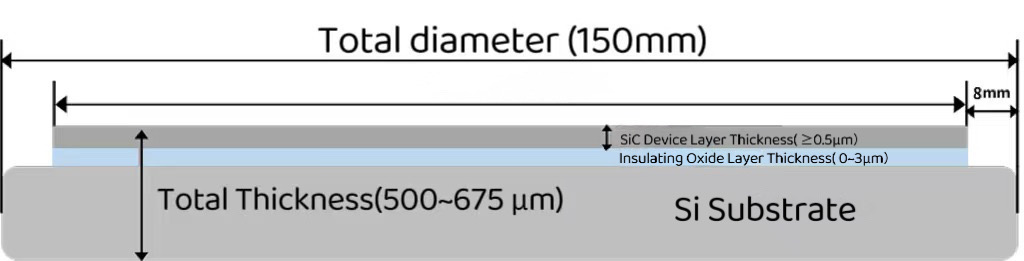

Apatinis SICOI plokštelės struktūros sluoksnis yra silicio substratas, kuris užtikrina patikimą mechaninę atramą, užtikrinančią SICOI plokštelės struktūrinį stabilumą. Jo optimalus šilumos laidumas sumažina šilumos akumuliacijos įtaką puslaidininkinių įtaisų veikimui, todėl jie ilgą laiką gali normaliai veikti net esant didelei galiai. Be to, silicio substratas yra suderinamas su šiuo metu puslaidininkių gamyboje naudojama įranga ir mechanizmais. Tai sėkmingai sumažina gamybos sąnaudas ir sudėtingumą bei pagreitina produktų MTTP ir masinę gamybą.
Tarp silicio pagrindo ir SiC įrenginio sluoksnio esantis izoliacinis oksido sluoksnis yra vidurinis SICOI plokštelės sluoksnis. Izoliuojant srovės kelius tarp viršutinio ir apatinio sluoksnių, izoliuojantis oksido sluoksnis efektyviai sumažina trumpųjų jungimų riziką ir garantuoja stabilų puslaidininkinių įtaisų elektrinį veikimą. Dėl mažos sugerties charakteristikos jis gali žymiai sumažinti optinį sklaidą ir pagerinti puslaidininkinių įtaisų optinio signalo perdavimo efektyvumą.
Silicio karbido įrenginio sluoksnis yra pagrindinis funkcinis SICOI plokštelės struktūros sluoksnis. Dėl išskirtinio mechaninio stiprumo, didelio lūžio rodiklio, mažų optinių nuostolių ir puikaus šilumos laidumo jis būtinas norint pasiekti aukštos kokybės elektronines, fotonines ir kvantines funkcijas.
SICOI plokštelių pritaikymas:
1.Netiesinio optinio įrenginio, pavyzdžiui, optinio dažnio šukos, gamybai.
2. Integruotų fotoninių lustų gamybai.
3. Elektrooptinio moduliatoriaus gamybai
4. Galios elektronikos prietaisų, tokių kaip maitinimo jungikliai ir RF įrenginiai, gamybai.
5. Gaminant MEMS jutiklius, tokius kaip akselerometras ir giroskopas.
