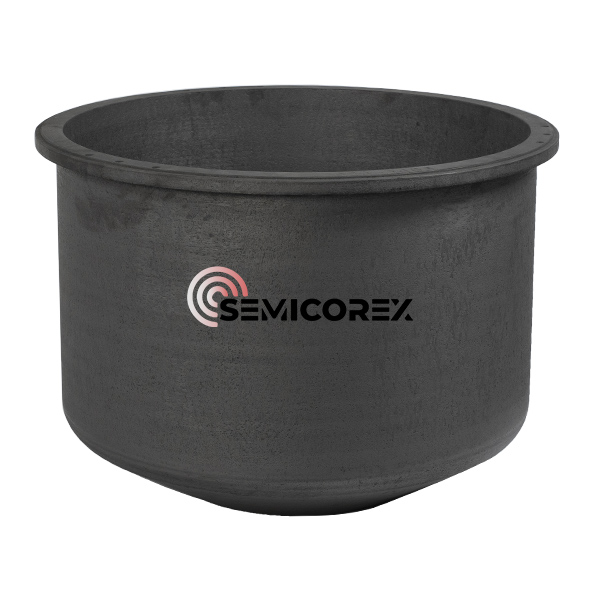

Išorinis kreipiamasis vamzdis

„Semicorex Outer Guide Tube“ yra svarbus šilumos valdymo ir srauto valdymo komponentas, sukurtas didelio našumo silicio kristalų augimo procesams. Pagaminta iš pažangių anglies/anglies (C/C) kompozitinių medžiagų, šis kreipiamasis vamzdis atlieka esminį vaidmenį kuriant stabilų ir kontroliuojamą šiluminio gradiento lauką, kuris yra būtinas siekiant aukštos kokybės kristalų formavimo fotovoltinės (PV) ir puslaidininkių sistemose.

Sukurtas naudoti aukštos temperatūros kristalų auginimo krosnyse, išorinis kreipiamasis vamzdis supa ir nukreipia šilumos srautą šiluminiame lauke. Jo pagrindinė funkcija yra reguliuoti šiluminės energijos pasiskirstymą, užtikrinant vienodus temperatūros gradientus, kurie tiesiogiai veikia kristalų struktūrą, defektų tankį ir bendrą išeigą. Optimizuota kreipiamojo vamzdžio geometrija ir medžiagos savybės leidžia tiksliai valdyti konvekciją ir spinduliuotės šilumos perdavimą tokių procesų metu kaip kryptingas kietėjimas ir Czochralski kristalų augimas.

Pagrindinės funkcijos ir procesų optimizavimas

Pagrindinis išorinio kreipiamojo vamzdžio vaidmuo yra valdyti dujų srautą ir šiluminę spinduliuotę krosnyje. Monokristalinio silicio augimo metu stabilaus temperatūros gradiento palaikymas yra būtinas norint kontroliuoti kieto ir skysčio sąsają.

Šiluminio lauko konstrukcija: veikdamas kaip šiluminis barjeras ir srauto reguliatorius, C/C kreipiamasis vamzdis padeda išlaikyti tikslų „gradiento šiluminį lauką“. Tai užtikrina tolygų šilumos pasiskirstymą ten, kur reikia, kartu apsaugant augantį kristalą nuo turbulentinių argono dujų

 arba lakiųjų priemaišų, tokių kaip silicio monoksidas (SiO).

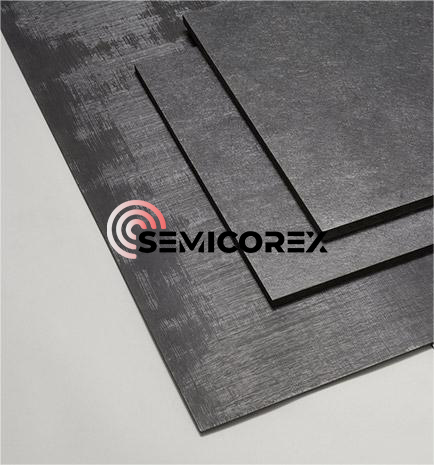

Priemaišų kontrolė: PV pramonėje aukštas grynumas yra nediskutuotinas. MūsųC/C kompozitaiyra apdorojami pažangiais valymo procesais, siekiant užtikrinti, kad į lydalą nepatektų metalinių ar cheminių teršalų, o tai tiesiogiai prisideda prie N ir P tipo didelio efektyvumo saulės elementų gamybos.

Pagrindinės medžiagos savybės:

Tankis: ≥ 1,35 g/cm³

Lenkimo stipris: ≥ 110 MPa

Šiluminio plėtimosi koeficientas (CTE): ≤ 1,0 × 10⁻⁶ /K

Šilumos laidumas (patalpos temperatūra): ≤ 10 W/(m·K)

Mažas šiluminio plėtimosi koeficientas užtikrina matmenų stabilumą esant staigiems temperatūros pokyčiams, sumažina deformaciją ir išlaiko tikslų išlygiavimą krosnyje. Tuo tarpu kontroliuojamas šilumos laidumas palaiko gerai apibrėžto šiluminio gradiento susidarymą, kuris yra labai svarbus nuosekliam kristalų augimui.

Fotovoltinių programų patirtis

Turėdama ilgametę patirtį aukštos temperatūros kompozitinių technologijų srityje, Semicorex supranta fotovoltinės vertės grandinės niuansus. Mūsų išoriniai kreipiamieji vamzdžiai nėra tik „detalės“; tai tiksliai sukurti sprendimai, kurie prisideda prie didesnio kristalizacijos greičio ir mažesnio deguonies kiekio silicio luituose.

Laikydamiesi griežtos kokybės kontrolės ir išnaudodami unikalias anglies pluošto armatūros savybes, PV pramonei tiekiame komponentus, kurie atlaiko laiko ir karščio išbandymą. Nesvarbu, ar ieškote didelio skersmens plokštelių, ar optimizuojate didelio grynumo N tipo silicį, mūsų C/C išorinis kreipiamasis vamzdis užtikrina patikimumą ir našumą, reikalingą norint išlikti konkurencingam pasaulinėje rinkoje.
