SiGe ir Si selektyvaus ėsdinimo technologija

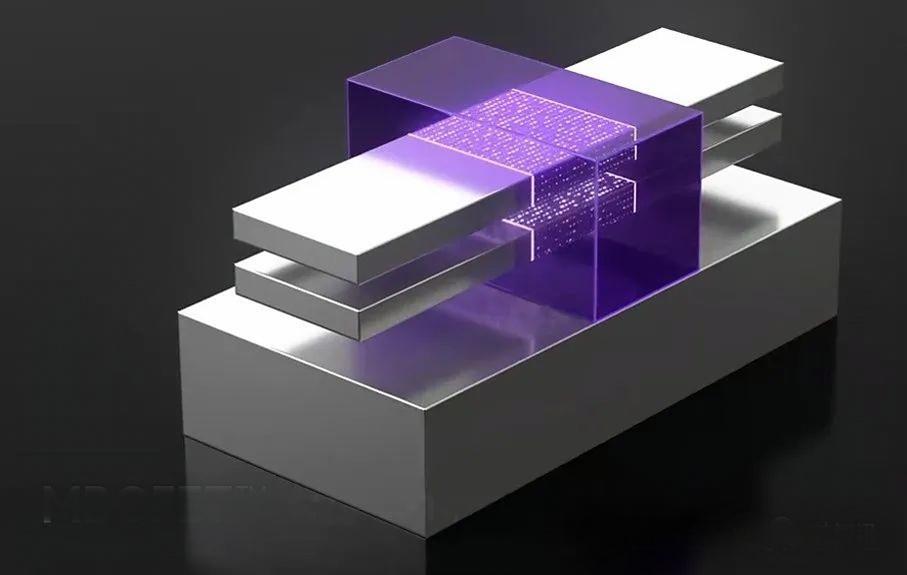

„Gate-All-Around FET“ (GAAFET), kaip naujos kartos tranzistorių architektūra, pasirengusi pakeisti „FinFET“, sulaukė didelio dėmesio dėl savo gebėjimo užtikrinti puikų elektrostatinį valdymą ir didesnį našumą esant mažesniems matmenims. Svarbus n tipo GAAFET gamybos žingsnis yra didelis selektyvumasofortasSiGe:Si kaminų prieš nusodinant vidinius tarpiklius, sukuriančius silicio nanoskopus ir išleidžiant kanalus.

Šiame straipsnyje gilinamasi į atrankąėsdinimo technologijosdalyvauja šiame procese ir pristato du naujus ėsdinimo metodus – didelio oksidacinio dujų ėsdinimo be plazmos ir atominio sluoksnio ėsdinimo (ALE) metodus, kurie siūlo naujus sprendimus, kaip pasiekti didelį SiGe ėsdinimo tikslumą ir selektyvumą.

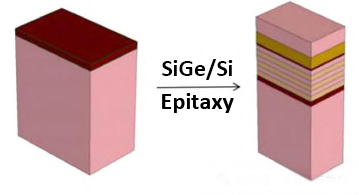

SiGe supergardelės sluoksniai GAA struktūrose

Kuriant GAAFET, siekiant pagerinti įrenginio veikimą, naudojami kintami Si ir SiGe sluoksniaiepitaksiniu būdu auginami ant silicio substrato, sudaro daugiasluoksnę struktūrą, vadinamą supergardele. Šie SiGe sluoksniai ne tik reguliuoja nešiklio koncentraciją, bet ir pagerina elektronų judrumą, įvesdami įtampą. Tačiau tolesniuose proceso etapuose šie SiGe sluoksniai turi būti tiksliai pašalinti, išlaikant silicio sluoksnius, todėl reikia labai selektyvių ėsdinimo technologijų.

SiGe atrankinio ėsdinimo metodai

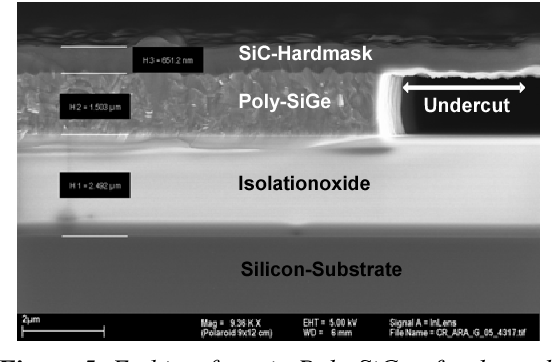

Didelio oksidacinio dujų kiekio ėsdinimas be plazmos

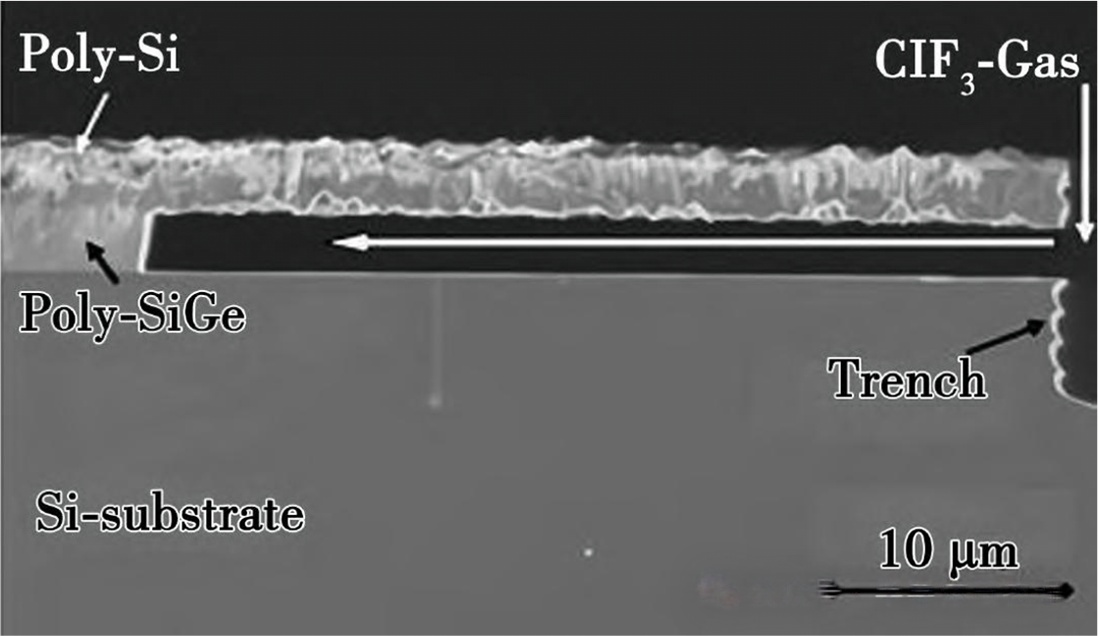

ClF3 dujų pasirinkimas: Šiame ėsdinimo metode naudojamos labai oksiduojančios dujos, pasižyminčios dideliu selektyvumu, pvz., ClF3, kurių SiGe:Si selektyvumo santykis yra 1000–5000. Jis gali būti baigtas kambario temperatūroje, nepažeidžiant plazmos.

Žemos temperatūros efektyvumas: optimali temperatūra yra apie 30 °C, todėl žemos temperatūros sąlygomis galima pasiekti didelio selektyvumo ėsdinimą, išvengiant papildomo šiluminio biudžeto padidėjimo, o tai labai svarbu norint palaikyti įrenginio veikimą.

Sausa aplinka: visaėsdinimo procesasyra atliekamas visiškai sausomis sąlygomis, pašalinant struktūros sukibimo riziką.

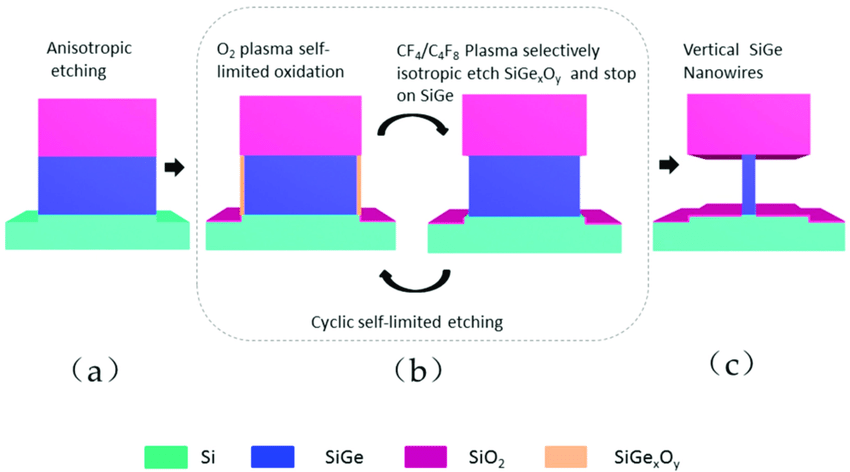

Atominio sluoksnio ofortas (ALE)

Savaime ribojančios charakteristikos: ALE yra dviejų pakopų ciklasėsdinimo technologija, kur pirmiausia modifikuojamas ėsdintos medžiagos paviršius, o po to pašalinamas modifikuotas sluoksnis nepažeidžiant nemodifikuotų dalių. Kiekvienas žingsnis yra savaime ribojamas, todėl vienu metu galima pašalinti tik kelis atominius sluoksnius.

Ciklinis ėsdinimas: pirmiau minėti du žingsniai kartojami, kol pasiekiamas norimas ėsdinimo gylis. Šis procesas leidžia pasiekti ALEatominio lygio tikslumo ėsdinimasmažose ertmėse ant vidinių sienų.
