AlN kristalų auginimas PVT metodu

Trečiosios kartos plataus diapazono puslaidininkinės medžiagos, įskaitant galio nitridą (GaN), silicio karbidą (SiC) ir aliuminio nitridą (AlN), pasižymi puikiomis elektrinėmis, šiluminėmis ir akusto-optinėmis savybėmis. Šios medžiagos sprendžia pirmosios ir antrosios kartos puslaidininkinių medžiagų apribojimus, žymiai pažengdamos į priekį puslaidininkių pramonėje.

Šiuo metu ruošiamos ir taikomos technologijosSiCir GaN yra gana gerai įsitvirtinę. Priešingai, AlN, deimantų ir cinko oksido (ZnO) tyrimai vis dar yra ankstyvosiose stadijose. AlN yra tiesioginio juostos tarpo puslaidininkis, kurio juostos tarpo energija yra 6,2 eV. Jis pasižymi dideliu šilumos laidumu, savitumu, skilimo lauko stiprumu ir puikiu cheminiu bei terminiu stabilumu. Todėl AlN yra ne tik svarbi mėlynos ir ultravioletinės šviesos medžiaga, bet ir svarbi elektroninių prietaisų ir integrinių grandynų pakuotė, dielektrinė izoliacija ir izoliacinė medžiaga. Jis ypač tinka aukštos temperatūros ir didelės galios įrenginiams.

Be to, AlN ir GaN turi gerą terminį suderinamumą ir cheminį suderinamumą. AlN dažnai naudojamas kaip GaN epitaksinis substratas, kuris gali žymiai sumažinti GaN įrenginių defektų tankį ir pagerinti jų veikimą. Dėl perspektyvaus pritaikymo potencialo mokslininkai visame pasaulyje daug dėmesio skiria aukštos kokybės, didelio dydžio AlN kristalų paruošimui.

Šiuo metu paruošimo būdaiAlN kristalaiapima tirpalo metodą, aliuminio metalo tiesioginį nitridavimą, hidrido garų fazės epitaksiją (HVPE) ir fizinį garų transportavimą (PVT). Tarp jų PVT metodas tapo pagrindine AlN kristalų auginimo technologija dėl didelio augimo greičio (iki 500–1000 μm / h) ir aukščiausios kristalų kokybės, kai dislokacijos tankis yra mažesnis nei 10 ^ 3 cm ^ -2.

AlN kristalų auginimo PVT metodu principas ir procesas

AlN kristalų augimas PVT metodu baigiamas sublimacijos, dujų fazės transportavimo ir AlN neapdorotų miltelių perkristalizavimo etapais. Augimo aplinkos temperatūra siekia net 2300 ℃. Pagrindinis AlN kristalų augimo PVT metodu principas yra gana paprastas, kaip parodyta šioje formulėje: 2AlN (s) =⥫⥬ 2Al (g) + N2 (g) (1)

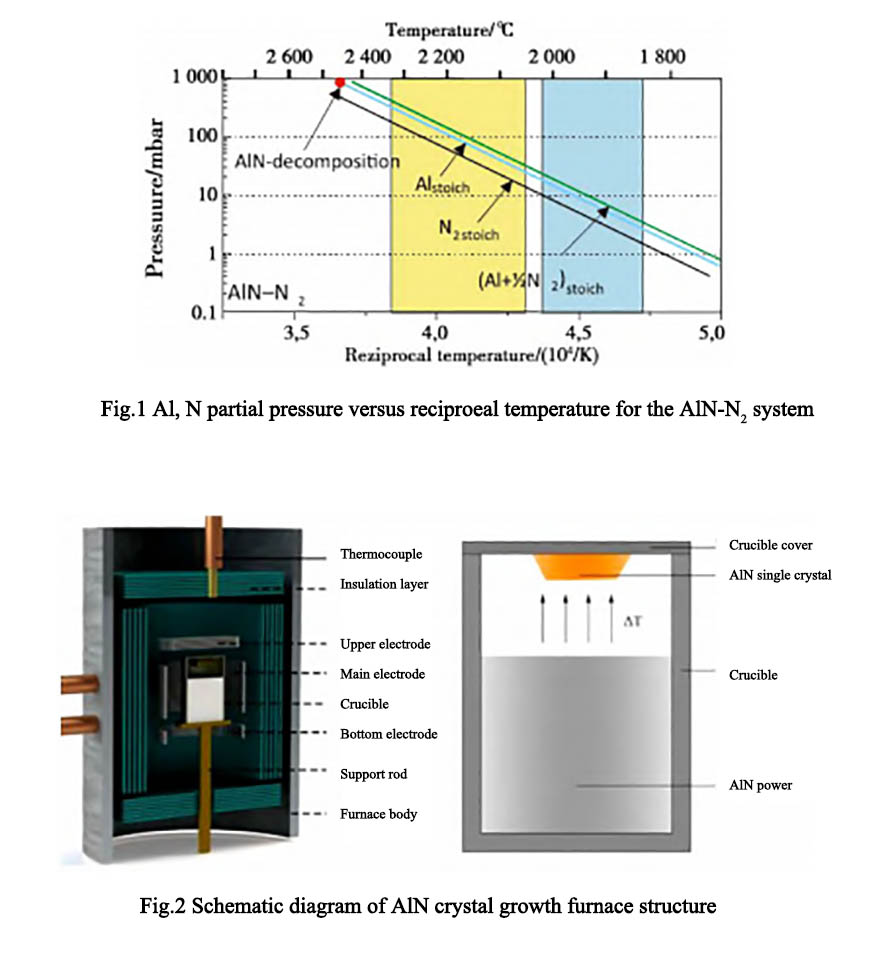

Pagrindiniai jo augimo proceso žingsniai yra šie: (1) AlN neapdorotų miltelių sublimacija; 2) žaliavos dujų fazės komponentų perdavimas; (3) dujų fazės komponentų adsorbcija ant augimo paviršiaus; (4) paviršiaus difuzija ir branduolių susidarymas; (5) desorbcijos procesas [10]. Esant standartiniam atmosferos slėgiui, AlN kristalai pradeda lėtai skilti į Al garus ir azotą maždaug 1700 ° C temperatūroje. Kai temperatūra pasiekia 2200 °C, AlN skilimo reakcija greitai sustiprėja. 1 paveiksle yra kreivė, rodanti ryšį tarp AlN dujų fazės produktų dalinio slėgio ir aplinkos temperatūros. Geltona sritis paveiksle yra AlN kristalų, paruoštų PVT metodu, proceso temperatūra. 2 paveiksle yra PVT metodu paruoštų AlN kristalų auginimo krosnies struktūros schema.
