Karštai lenkta stiklo grafito forma

Dėl savo unikalios kristalinės struktūros „Semicorex Hot-Bent Glass Graphite Mold“ pasižymi daugybe ypatingų savybių, įskaitant atsparumą aukštai temperatūrai, šilumos laidumą, elektrinį laidumą, išskirtinį atsparumą smūgiams, tepimą, gerą cheminį stabilumą ir atsparumą korozijai.

1. Atsparumas aukštai temperatūrai:Grafitasturi itin aukštą lydymosi temperatūrą, 3850±50 laipsnių Celsijaus vakuume. Skirtingai nuo įprastų aukštai temperatūrai atsparių medžiagų, grafitas nesuminkštėja kylant temperatūrai; iš tikrųjų jo stiprumas didėja.

2. Šilumos ir elektros laidumas: Grafitas pasižymi puikiu šilumos ir elektros laidumu. Jo šilumos laidumas yra priešingas daugumos metalų šilumos laidumui, o kambario temperatūroje jis turi labai aukštą šilumos laidumo koeficientą.

Grafito šilumos laidumas yra ypač aukštas, maždaug trečdalis vario, perpus mažesnis nei aliuminio ir du kartus didesnis nei plieno kambario temperatūroje.

3. Išskirtinis atsparumas šiluminiam smūgiui: grafitas pasižymi anizotropiniu plėtimu, todėl susidaro mažas makroskopinis plėtimosi koeficientas. Esant staigiems temperatūros pokyčiams, grafito tūrio pokytis yra minimalus; kartu su puikiu šilumos laidumu, grafitas demonstruoja puikų atsparumą šiluminiam smūgiui.

4. Tepalinis grafitas: tarpsluoksnio struktūrai būdingos van der Waals jėgos, dėl kurių sukibimas silpnas ir suteikia tepimo savybių. Grafito tepimas priklauso nuo grafito dribsnių dydžio. Didesni dribsniai lemia mažesnį trinties koeficientą ir geresnį tepimą.

5. Geras cheminis stabilumas ir atsparumas korozijai: grafitas pasižymi puikiu cheminiu stabilumu kambario temperatūroje ir jo neveikia stiprios rūgštys, stiprūs šarmai ir organiniai tirpikliai; jis taip pat pasižymi itin dideliu atsparumu korozijai.

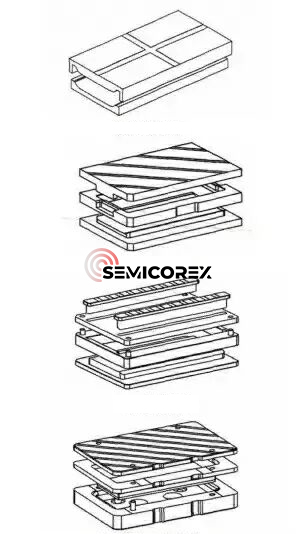

Įprasti karšto lankstymo stiklo grafito formų dizainai apima dviejų režimų, trijų režimų, kelių režimų ir kelių režimų konstrukcijas su stiklo karoliukais. Paprastai vieno lenkto stiklo dizainas yra dviejų arba trijų režimų, o dvigubai išlenktas arba sudėtingesnis lenktas stiklas – kelių režimų arba kelių režimų dizainas su stiklo karoliukais.

3D karštai išlenkto stiklo išeiga išlieka pagrindiniu daugelio gamintojų galvos skausmu. Svarbus veiksnys, turintis įtakos derliui, yra duobėjimas, kuris paprastai priskiriamas trims pagrindinėms priežastims:

1) Karštai išlenkta stiklo grafito forma neatitinka karšto lenkimo reikalavimų. Jo dalelių dydis (paprastai turi būti 4 μm arba mažesnis) yra per didelis, todėl matomos poros. Stiklui suminkštėjus, šios didelės dalelės ir poros lengvai sukuria nelygumus.

2) Grafito milteliai per daug išsilieja dėl žaliavų, apdorojimo ir naudojimo aplinkos. Šios miltelių dalelės įstringa tarp formuojančių paviršių, sukeldamos stiklo iškilimus.

3) Karšto lenkimo metu aukštoje temperatūroje iš stiklo ir grafito išsiskiria dujos. Jei dujos prastai išbėga, vietose, kuriose išmetama daug dujų, atsiranda daugiau iškilimų.

Visos trys priežastys reikalauja kruopštaus atrankos, apdorojimo, saugojimo ir naudojimo kontrolėsgrafitas.Trečiąją priežastį galima pašalinti patobulinus pelėsių dizainą, ypač pridedant specialias ventiliacijos angas arba ventiliacijos kanalus. Vėdinimo kanalų konstrukcija vadovaujasi dviem principais: užtikrinti sklandų oro srautą tarp formavimo kameros ir išorinės aplinkos bei sumažinti didelių pašalinių dalelių patekimą į formavimo kamerą.

Semicorex karšto lenkimo stiklo grafito forma turi didelę patirtį ir techninę komandą, kuri gali maksimaliai išspręsti šią problemą, kad būtų pasiekti kliento norimi tikslai.
