12 colių pusiau išleidimo SiC substratai

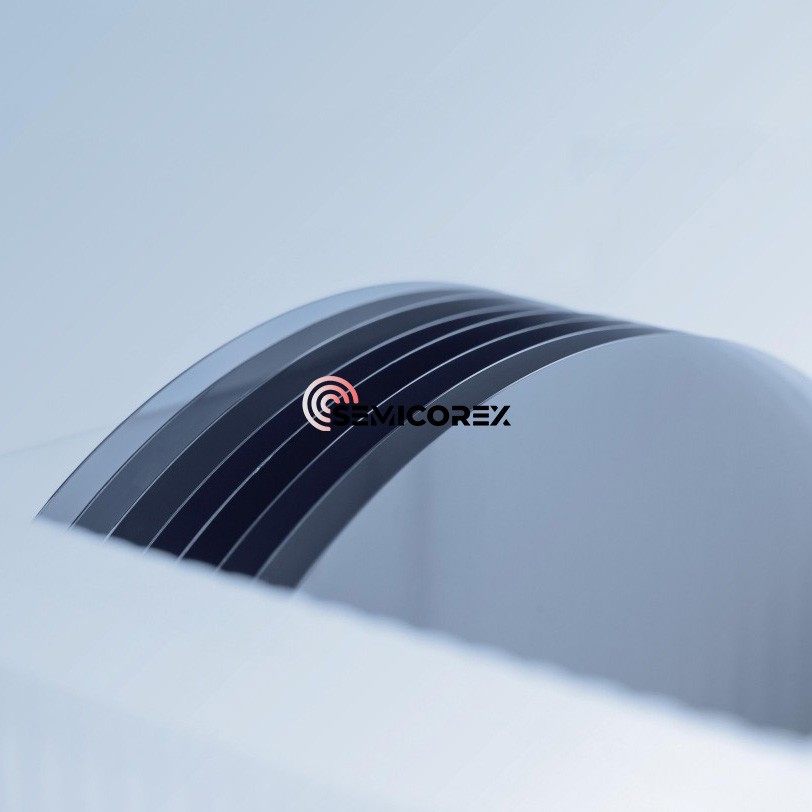

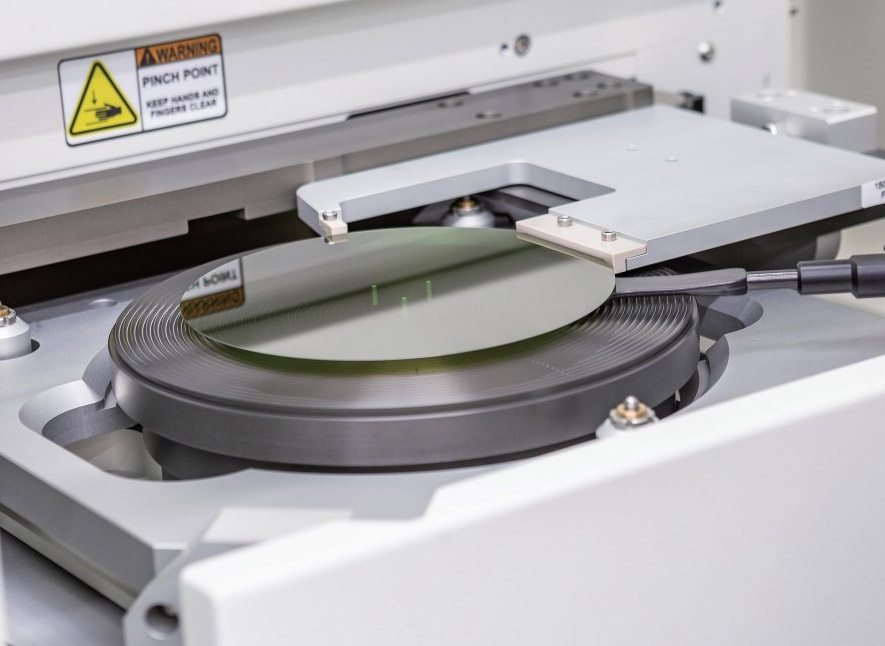

„Semicorex“ 12 colių puslaidininkių puslaidininkiai yra naujos kartos puslaidininkių medžiagų proveržis, siūlantis neprilygstamą aukšto dažnio, didelės galios ir radiacijos atsparių programų našumą. Sukurtas patobulintoms RF, mikrobangų krosnelėms ir galios įrenginių gamybai, šie didelio skersmens SIC substratai įgalina puikų įrenginio efektyvumą, patikimumą ir mastelį.

Mūsų 12 colių pusiau išleidimo SIC substratai yra sukurti naudojant pažangias augimo ir apdorojimo technologijas, kad būtų pasiektas didelis grynumas ir minimalus defektų tankis. Esant didesniam kaip 10⁹ Ω · cm atsparumui, jie veiksmingai slopina parazitinį laidumą, užtikrindami optimalų prietaiso išskyrimą. Medžiagoje yra puikus šilumos laidumas (> 4,5 W/cm · k), pranašesnis cheminis stabilumas ir didelis skilimo elektrinio lauko stiprumas, todėl ji idealiai tinka reikliam aplinkai ir pažangiausiems prietaisų architektūroms.

Silicio karbidas (SIC) yra sudėtinė puslaidininkinė medžiaga, sudaryta iš anglies ir silicio. Tai yra viena iš idealios medžiagos, skirtos gaminti aukštos temperatūros, aukšto dažnio, didelės galios ir aukštos įtampos prietaisus. Palyginti su tradicinėmis silicio medžiagomis (SI), silicio karbido juostos plotis yra 3 kartus didesnis nei silicio; Šilumos laidumas yra 4–5 kartus didesnis nei silicio; Sugedimo įtampa yra 8–10 kartų didesnė nei silicio; Elektronų prisotinimo dreifo greitis yra 2–3 kartus didesnis nei silicio, kuris patenkina šiuolaikinės pramonės poreikius didelei galiai, aukštai įtampai ir aukštam dažniui. Jis daugiausia naudojamas didelio greičio, aukšto dažnio, didelės galios ir šviesiai skleidžiamų elektroninių komponentų gamybai. Pasrovio taikymo srityse yra išmanieji tinklai, naujos energetinės transporto priemonės, fotoelektros vėjo energija, 5G ryšiai ir kt. Galios įtaisų lauke, silicio karbido diodų ir MOSFETS pradėjo komercines reikalus.

Silicio karbido pramonės grandinėje daugiausia įeina substratai, epitaksija, įrenginių projektavimas, gamyba, pakavimas ir bandymai. Nuo medžiagų iki puslaidininkių galios įtaisų, silicio karbidas išgyvens vieno kristalų augimą, luitų pjaustymą, epitaksinį augimą, vaflių projektavimą, gamybą, pakuotę ir kitus proceso srautus. Sintetinus silicio karbido miltelius, pirmiausia gaminami silicio karbido luitai, o po to silicio karbido substratai gaunami pjaustant, šlifuojant ir šlifuojant, o epitaksinis augimas atliekamas siekiant gauti epitaksinius vaflius. Epitaksiniams vafliams atliekami procesai, tokie kaip fotolitografija, ėsdinimas, jonų implantacija ir metalo pasyvacija, norint gauti silicio karbido vaflius, kurie supjaustyti štampais ir supakuoti, kad būtų galima gauti prietaisus. Prietaisai sujungiami ir sudedami į specialų korpusą, kad būtų surinkti į modulius.

Žvelgiant iš elektrocheminių savybių perspektyvos, silicio karbido substrato medžiagos gali būti suskirstytos į laidžius substratus (varžos diapazonas 15 ~ 30mΩ · cm) ir pusiau įlinantys substratai (atsparumas didesnis nei 105Ω · cm). Šie du substratų tipai yra naudojami gaminant atskirus įrenginius, tokius kaip maitinimo įtaisai ir radijo dažnio įtaisai po epitaksinio augimo. Tarp jų 12 colių pusiau izoliuojantys SiC substratai daugiausia naudojami galitiniam nitrido radijo dažnio prietaisams, optoelektroniniams prietaisams ir kt Prietaisai, tokie kaip Hemt. Laidūs silicio karbido substratai daugiausia naudojami energijos įtaisams gaminti. Skirtingai nuo tradicinio silicio galios prietaisų gamybos proceso, silicio karbido galios įtaisai negali būti tiesiogiai gaminami ant silicio karbido substrato. Norėdami gauti silicio karbido epitaksinį vaflį, būtina užauginti silicio karbido epitaksinį sluoksnį, o po to epitaksiniame sluoksnyje gaminti Schottky diodus, MOSFET, IGBTS ir kitus galios įtaisus.
