Anglies pagrindu sukurta šiluminio lauko sistema

● 2026-07-02 ● - ● Palikite man žinutę

1. Anglies pagrindu pagamintų šiluminių laukų vaidmuo nuo izoliacijos komponentų peraugo į proceso langų reguliatorius

Anglies pagrindu pagaminto šiluminio lauko vertė gerokai viršija tradicinę šilumos izoliaciją. Šiuolaikinėse kristalų auginimo sistemose ji veikia kaip visapusiška proceso valdymo platforma, kuri tiesiogiai įtakoja kristalų kokybę, produktyvumą ir veiklos sąnaudas. Jo pagrindines funkcijas galima apibendrinti į keturis lygius:

Funkcinis lygis	Pirminė funkcija	Pagrindiniai veiklos rodikliai

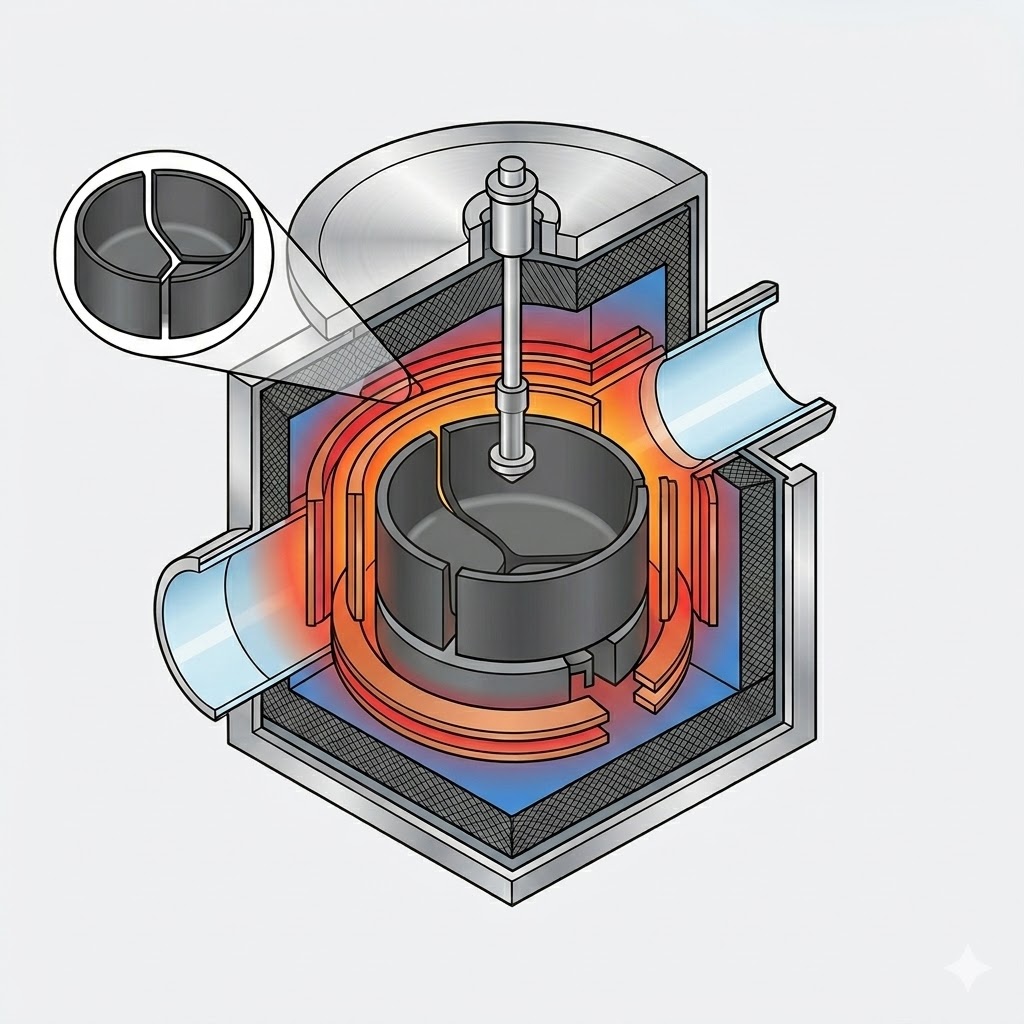

Struktūrinė parama	Palaikokvarciniai tigliai, šildytuvai, šilumos skydai, irinsulavimo cilindraiužtikrinti didelio masto šiluminio lauko sistemų mechaninį stabilumą.	Krosnies dydis, šiluminio lauko matmenys, tiglio dydis ir įkrovimo talpa
Šilumos paskirstymas	Valdo spinduliuotės, laidumo ir konvekcijos kelius, reguliuodamas šiluminę pusiausvyrą tarp lydalo ir kristalų augimo sąsajos.	Temperatūros gradientas, sąsajos forma, tempimo greitis ir energijos suvartojimas
Dujų srauto valdymas	Valdo argono srautą, o SiC PVT sistemose – medžiagų transportavimą garų fazėje, pašalindamas lakias medžiagas, tokias kaip SiO ir CO.	Srauto lauko charakteristikos, deguonies ir anglies priemaišų lygiai, nuosėdų susidarymas ir terminio lauko eksploatavimo trukmė
Kokybės kontrolė	Įtakoja deguonies koncentraciją, anglies koncentraciją, varžos vienodumą, dislokacijos tankį, įtempių pasiskirstymą ir kristalų struktūros stabilumą.	N tipo silicio suderinamumas, SiC politipo kontrolė ir defektų valdymas

Viešai prieinamos įrangos specifikacijos rodo, kad fotovoltinės Czochralski (CZ) kristalų auginimo technologija įžengė į naują etapą, kuriam būdingos didesnės krosnys, didesni šiluminiai laukai, padidinta įkrovimo talpa, pažangus kristalų traukimas ir pažangus mažo deguonies kiekio valdymas.

Remiantis paskelbtomis specifikacijomis, kai kurios pažangios kristalų auginimo sistemos turi Φ1700 × 2100 mm pagrindinės kameros dydį ir palaiko iki 42 colių skersmens šiluminius laukus. Suderinami tiglių dydžiai yra 33, 37, 40 ir 42 coliai, atitinkantys atitinkamai maždaug 700 kg, 1000 kg, 1200 kg ir 1300 kg įkrovimo pajėgumus.

Be to, šios sistemos rodo reikšmingą veiklos efektyvumo pagerėjimą, įskaitant:

· Nuolatinio skersmens augimo energijos suvartojimas net 42 kW

· Aušinimo vandens sąnaudos net 20 m³/val

· Kasdienis kristalų kiekis viršija 200 kg

· Suderinamumas su Continuous Czochralski (CCz) technologija ir magnetinio lauko kristalų augimo konfigūracijomis

Šie pokyčiai rodo, kad šiluminio lauko dizainas tapo esminiu veiksniu nustatant kristalų kokybę, gamybos efektyvumą ir bendras gamybos sąnaudas.

2. Krosnies matmenys

2.1 Fotovoltinės CZ vieno kristalo auginimo krosnys

CZ kristalų auginimo krosnių mastelio keitimas apima daug daugiau nei tik krosnies matmenų didinimą. Sėkmingam didelio masto krosnies projektavimui reikalingas koordinuotas šių parametrų optimizavimas:

· Pagrindinės kameros skersmuo

· Pagalbinės kameros aukštis

· Gerklės angos matmenys

· Tiglio dydis

· Šilumos skydo tarpas

· Maitinimo sąsajos

· Vakuuminis ir išmetimo takai

Tipinė didelio masto krosnies dizaino inžinerinė logika apibendrinta žemiau:

Parametras	Inžinerinė reikšmė	Poveikis šiluminio lauko veikimui
Pagrindinės kameros skersmuo	Nustato didžiausią šiluminio lauko skersmenį, izoliacijos storį ir šildytuvo matmenis.	Didesnės kameros padidina šiluminę inerciją, todėl temperatūra reaguoja lėčiau.
Gerklės angos dydis	Nustato leistinus krištolinių strypų, šilumos ekranų, kreipiamųjų cilindrų ir viršutinio veleno mazgų matmenis.	Pernelyg maža gerklė riboja šiluminį lauką ir srautą nukreipiančios konstrukcijos lankstumą.
Pagalbinės kameros aukštis	Nustato kristalų ilgio galimybes, aušinimo erdvę ir kristalų ištraukimo ciklo laiką.	Didesnis aukštis palaiko ilgesnį kristalų augimą ir didesnį gamybos potencialą.
Tiglio skersmuo	Nustato pradinį įkrovimo pajėgumą, lydymosi gylį ir deguonies tirpimo plotą.	Didesni tigliai padidina produktyvumą, bet apsunkina deguonies kontrolę.
Išorinė maitinimo sąsaja	Įgalina OCz, CCz arba kelis papildymo veiksmus.	Prailgina gamybos ciklus ir padidina produkciją, bet taip pat padidina priemaišų kaupimosi riziką.

Reikėtų išskirti dvi skirtingas apmokestinimo metrikas:

Pradinio įkrovimo talpa

Tai reiškia žaliavos kiekį, įdėtą į tiglį vienu metu, ir yra tiesiogiai nustatomas pagal tiglio dydį. Viešai skelbiamose įrangos specifikacijose paprastai nurodoma, kad galia svyruoja nuo 700 kg iki 1300 kg.

Bendra krosnies kampanijos įkrovimo talpa

Tai apima kelis papildymo ciklus arba nepertraukiamą tiekimo operacijas per visą gamybos eigą. Dėl to bendra krosnies kampanijos metu apdorota medžiaga gali būti žymiai didesnė nei pradinė įkrova.

Pavyzdžiui, pramonės šakų palyginimai, atskleisti viešuosiuose prospekto dokumentuose, rodo, kad:

· 32 colių šiluminis laukas gali apdoroti iki 3000 kg medžiagos per vieną krosnies kampaniją.

· 36 colių šiluminis laukas gali apdoroti iki 3500 kg medžiagos per vieną krosnies kampaniją.

Šios vertės atspindi visą produkciją per visą veikimo ciklą, o ne vienkartinę tiglio apkrovą.

2.2 SiC PVT kristalų auginimo krosnys

Silicio karbido (SiC) PVT kristalų auginimo krosnių mastelis yra daug sudėtingesnis nei įprastų silicio CZ sistemų padidinimas.

Skirtingai nuo Czochralski proceso, SiC kristalai nėra auginami iš išlydytos fazės. Vietoj to, fizinis garų transportavimas (PVT) priklauso nuo SiC šaltinio miltelių sublimacijos ypač aukštoje temperatūroje. Susidariusios garų rūšys transportuojamos ašiniu temperatūros gradientu ir vėliau kristalizuojasi ant santykinai vėsesnio SiC sėklų kristalo.

Karališkosios chemijos draugijos (RSC, 2026) paskelbtame tyrime apie 150 mm SiC PVT kristalų augimą ši šiluminė sistema apibūdinama kaip susidedanti iš penkių pagrindinių komponentų:

· Termoizoliacinis veltinis

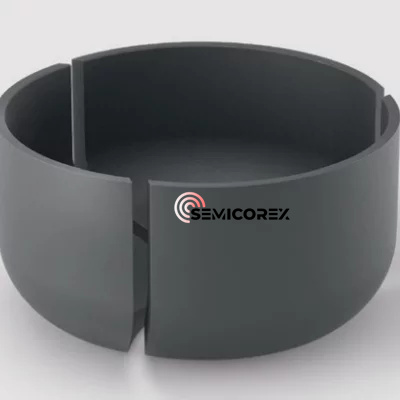

· Grafitinis tiglis

· SiC sėklų kristalas

· SiC žaliavos

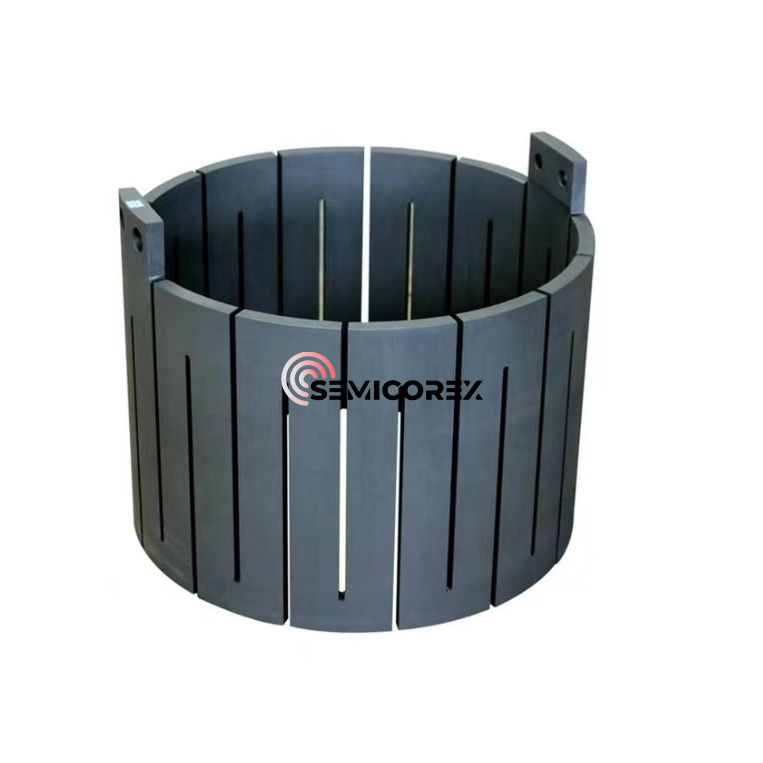

· Atsparumo šildytuvas

Kristalų augimo metu šaltinio milteliai sublimuojasi esant aukštai temperatūrai, todėl susidaro garų fazės rūšys, kurios migruoja aukštyn pagal temperatūros gradientą, prieš nusėdant ant žemesnės temperatūros sėklinio kristalo, kad susidarytų vienas kristalas.

Todėl SiC PVT krosnies dydžio padidinimas nėra tik aukštesnės temperatūros pasiekimas. Pagrindiniai inžineriniai iššūkiai yra šie:

a. Pakankamo ašinio temperatūros gradiento palaikymasnuolat valdyti sublimacijos – transportavimo – kristalizacijos procesą.

b. Radialinių temperatūros gradientų sumažinimassumažinti terminį įtampą, užkirsti kelią kristalų įtrūkimams ir slopinti politipo transformaciją.

c. Šiluminio lauko stabilumo išsaugojimasper visą augimo procesą, nes šaltinio milteliai palaipsniui sunaudojami.

d. Valdomos kristalų augimo sąsajos palaikymaspereinant prie 8 colių ir būsimos 12 colių SiC plokštelių gamybos.

Palyginti su silicio kristalų augimu, šiluminis laukas SiC PVT sistemose turi užtikrinti žymiai didesnį temperatūros stabilumą ir tikslesnę šiluminę kontrolę, todėl šiluminio lauko projektavimas yra viena iš svarbiausių didelio skersmens SiC kristalų gamybos technologijų.

3. Kritinė įrangos konstrukcijos ir šiluminio lauko veikimo sąsaja

Krosnies konfigūracijos, šiluminio lauko dizaino, kristalų kokybės ir gamybos sąnaudų sąveiką galima apibendrinti taip:

Įranga / proceso kintamasis	Šiluminio lauko atsakas	Krištolo kokybės atsakas	Išlaidų poveikis
Didesnis krosnies dydis	Didesnė šiluminė inercija ir ilgesni dujų srauto keliai	Sunkiau išlaikyti radialinės temperatūros vienodumą	Didesnis gamybos pajėgumas, bet padidėjusios paleidimo išlaidos
Didesnis terminis laukas	Patobulinta šilumos izoliacija su mažesniais šilumos nuostoliais	Sudėtingesnė deguonies ir anglies priemaišų kontrolė	Mažesnė plokštelės nusidėvėjimo kaina, bet didesnė šiluminio lauko komponento kaina
Didesnis tiglis	Padidėjęs lydalo tūris ir didesnis deguonies ištirpimas iš tiglio sienelių	Didesnė deguonies koncentracijos svyravimų ir varžos kitimo rizika	Didesnis įkrovimo pajėgumas ir mažesnės gamybos sąnaudos vienam kilogramui
Gilesnė šilumos skydo padėtis	Patobulintas kristalų aušinimas ir padidintas ašinės temperatūros gradientas (G)	Didesnis traukimo greičio potencialas, bet padidinta sąsajos nestabilumo rizika	Padidėjęs našumas, kartu reikalaujant griežtesnės kristalų lūžimo kontrolės
Padidėjęs argono srauto greitis	Stipresnis nešvarumų pašalinimas ir sustiprintas konvekcinis šilumos perdavimas	Mažesnė deguonies ir anglies koncentracija, bet potencialiai didesni temperatūros svyravimai	Padidėjęs argono suvartojimas ir didesni vakuuminio siurbimo reikalavimai
Sumažintas krosnies slėgis	Patobulintas garavimas ir lakiųjų rūšių pašalinimas	Modifikuoti nusodinimo ir atgalinės difuzijos mechanizmai	Aukštesni reikalavimai išmetimo sistemos veikimui ir sandarinimo patikimumui
Didesnis traukimo greitis	Padidėjęs latentinis šilumos išsiskyrimas, todėl reikalingas didesnis aušinimo pajėgumas	Didesnė V/G variacija ir didesnė dislokacijos rizika	Didesnis pralaidumas ir galimas produkcijos derliaus sumažėjimas
Kelių zonų šildytuvo valdymas	Pagerintas temperatūros lauko valdymas	Geresnis kristalų sąsajos formos ir deguonies transportavimo optimizavimas	Padidėjęs įrangos sudėtingumas ir paleidimo kaina
Magnetinio lauko / CCz technologija	Stabilesnė lydalo konvekcija ir nuolatinis tiekimas	Pagerinta mažo deguonies kiekio kontrolė ir varžos vienodumas	Didesnės kapitalo investicijos, leidžiančios pažangią N tipo silicio gamybą
Daugiazonis SiC terminis laukas	Nepriklausomas ašinės varomosios jėgos ir radialinės temperatūros vienodumo optimizavimas	Sumažėjęs politipo perėjimas, dislokacijos tankis ir kristalų įtrūkimai	Didesnė kristalų išeiga ir didesnis valdymo sistemos sudėtingumas

Nuolatinė kristalų auginimo įrangos raida rodo, kad terminis laukas nebėra tik pasyvus konstrukcinis mazgas. Vietoj to, ji tapo integruota proceso valdymo sistema, kuri vienu metu valdo šilumos perdavimą, skysčių dinamiką, masės transportavimą, priemaišų pasiskirstymą ir kristalų kokybę.

Didėjant plokštelių skersmenims ir tobulėjant puslaidininkinėms medžiagoms, būsimos šiluminio lauko sistemos vis labiau pasikliaus skaitmeniniu modeliavimu, kelių fizikos optimizavimu, pažangiu temperatūros valdymu ir pritaikytu anglies-grafito komponentų dizainu, kad būtų pasiektas didesnis našumas, mažesnis defektų tankis ir geresnis gamybos efektyvumas.

„Semicorex“ siūlo platų aukštos kokybės produktų asortimentągrafitasirkvarcaskomponentai pažangioms šiluminio lauko sistemoms, naudojamoms silicio ir SiC kristalų auginimui. Mūsų gaminiai sukurti taip, kad užtikrintų puikų terminį stabilumą, ilgesnį tarnavimo laiką ir išskirtinį proceso nuoseklumą. Jei reikia tinkintų sprendimų ar papildomos techninės informacijos, susisiekite su mūsų inžinierių komanda.
