Vienetas puslaidininkyje: Angstrom

Kas yra Angstromas?

Angstrom (simbolis: Å) yra labai mažas ilgio vienetas, pirmiausia naudojamas mikroskopinių reiškinių mastui apibūdinti, pavyzdžiui, atstumui tarp atomų ir molekulių arba plonų plėvelių storiui plokštelių gamyboje. Vienas angstromas yra lygus \(10^{-10}\) metrams, o tai atitinka 0,1 nanometro (nm).

Norėdami intuityviau iliustruoti šią koncepciją, apsvarstykite šią analogiją: Žmogaus plauko skersmuo yra maždaug 70 000 nanometrų, o tai reiškia 700 000 Å. Jei įsivaizduosime 1 metrą kaip Žemės skersmenį, tai 1 Å lyginamas su nedidelio smėlio grūdelio skersmeniu Žemės paviršiuje.

Integrinių grandynų gamyboje angstromas yra ypač naudingas, nes suteikia tikslų ir patogų būdą apibūdinti itin plonų plėvelių sluoksnių, tokių kaip silicio oksidas, silicio nitridas ir legiruoti sluoksniai, storį. Tobulėjant puslaidininkių proceso technologijai, gebėjimas kontroliuoti storį pasiekė atskirų atominių sluoksnių lygį, todėl angstromas tapo nepakeičiamu vienetu lauke.

Integrinių grandynų gamyboje angstromų naudojimas yra platus ir labai svarbus. Šis matavimas atlieka svarbų vaidmenį pagrindiniuose procesuose, tokiuose kaip plonos plėvelės nusodinimas, ėsdinimas ir jonų implantacija. Toliau pateikiami keli tipiški scenarijai:

1. Plonos plėvelės storio kontrolė

Plonos plėvelės medžiagos, tokios kaip silicio oksidas (SiO₂) ir silicio nitridas (Si₃N4), dažniausiai naudojamos kaip izoliaciniai sluoksniai, kaukių sluoksniai arba dielektriniai sluoksniai puslaidininkių gamyboje. Šių plėvelių storis turi didelę įtaką įrenginio veikimui.

Pavyzdžiui, MOSFET (metalo oksido puslaidininkinio lauko tranzistoriaus) vartų oksido sluoksnis paprastai yra kelių nanometrų ar net kelių angstremų storio. Jei sluoksnis yra per storas, tai gali pabloginti įrenginio veikimą; jei jis per plonas, gali sugesti. Cheminio garų nusodinimo (CVD) ir atominio sluoksnio nusodinimo (ALD) technologijos leidžia plonas plėveles nusodinti angstremo lygio tikslumu, užtikrinant, kad storis atitiktų projektinius reikalavimus.

2. Dopingo kontrolė

Naudojant jonų implantavimo technologiją, implantuotų jonų įsiskverbimo gylis ir dozė reikšmingai veikia puslaidininkinio įrenginio veikimą. Angstromai dažnai naudojami implantacijos gylio pasiskirstymui apibūdinti. Pavyzdžiui, sekliuose jungties procesuose implantacijos gylis gali siekti dešimtis angstremų.

3. Oforto tikslumas

Sauso ėsdinimo metu labai svarbu tiksliai valdyti ėsdinimo greitį ir sustabdymo laiką iki angstremo lygio, kad nebūtų pažeista pagrindinė medžiaga. Pavyzdžiui, tranzistoriaus ėsdinimo metu dėl per didelio ėsdinimo gali pablogėti jo veikimas.

4. Atominio sluoksnio nusodinimo (ALD) technologija

ALD yra metodas, leidžiantis nusodinti medžiagas po vieną atominį sluoksnį, o kiekvienas ciklas paprastai sudaro tik 0,5–1 Å plėvelę. Ši technologija ypač naudinga kuriant itin plonas plėveles, tokias kaip vartų dielektrikai, naudojami su didelės dielektrinės konstantos (High-K) medžiagomis.

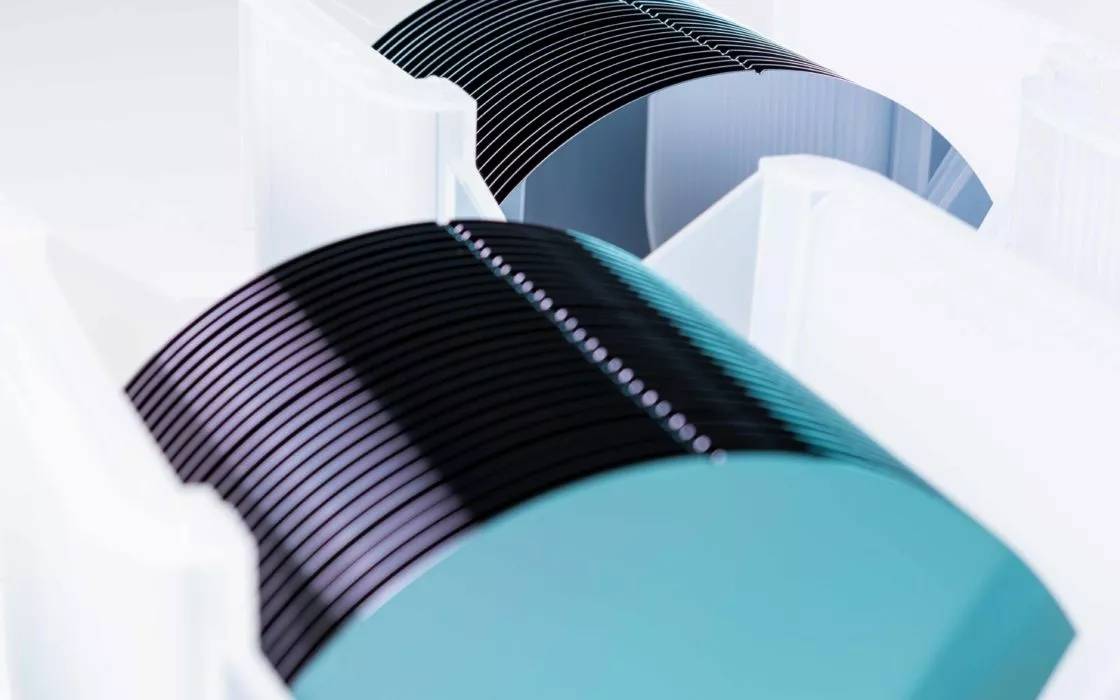

Semicorex siūlo aukštos kokybėspuslaidininkinės plokštelės. Jei turite kokių nors klausimų ar reikia papildomos informacijos, nedvejodami susisiekite su mumis.
