Į kokius rodiklius reikėtų atkreipti dėmesį renkantis tinkamus vaflius?

Plokščių pasirinkimas turi didelę įtaką puslaidininkinių įtaisų kūrimui ir gamybai.Vaflėrenkantis turėtų būti vadovaujamasi konkrečių taikymo scenarijų reikalavimais ir jis turi būti kruopščiai įvertintas naudojant toliau nurodytus svarbius rodiklius.

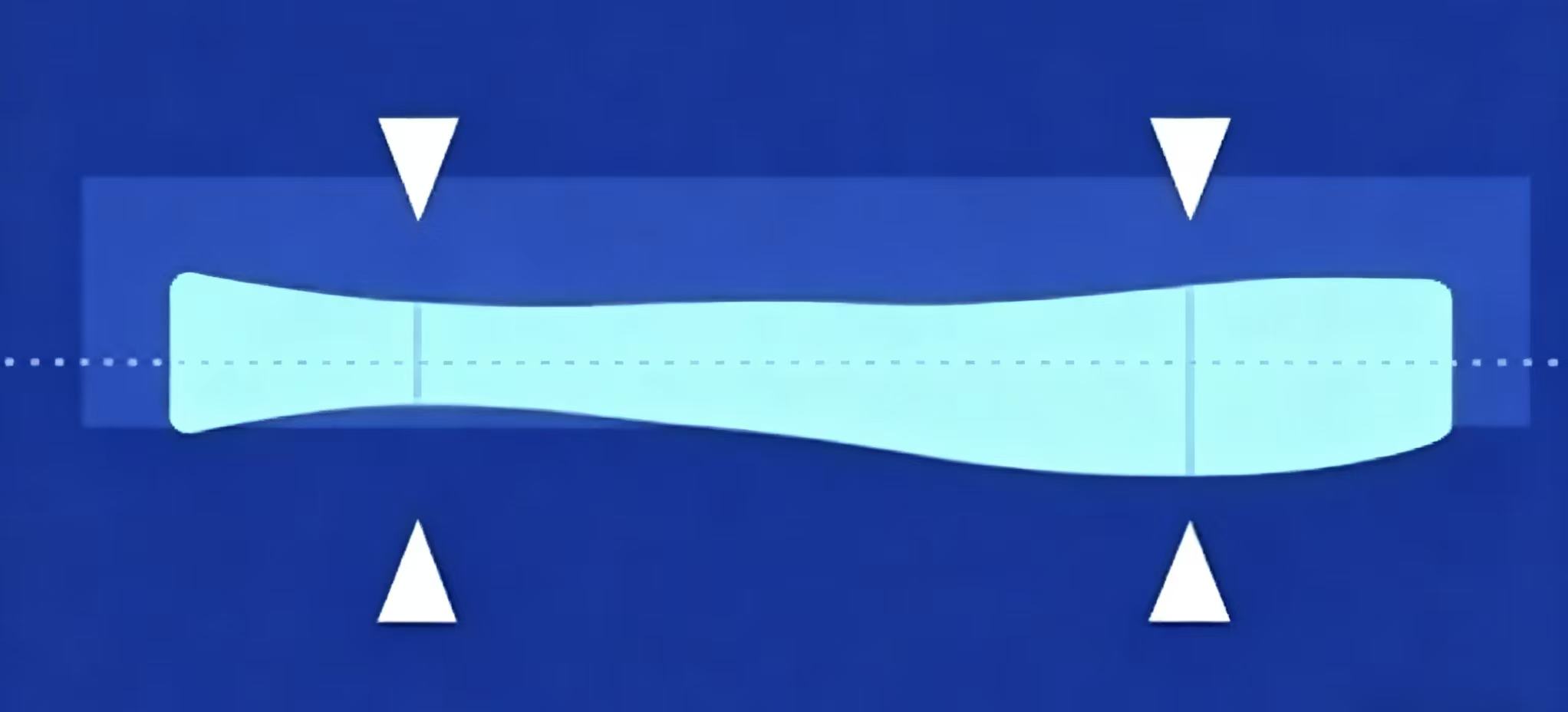

1. Bendras storio pokytis:

Skirtumas tarp didžiausio ir mažiausio storio, išmatuoto visoje plokštelės paviršiuje, yra žinomas kaip TTV.  Tai svarbi metrika matuojant storio vienodumą, o didesnį efektyvumą rodo mažesnės vertės.

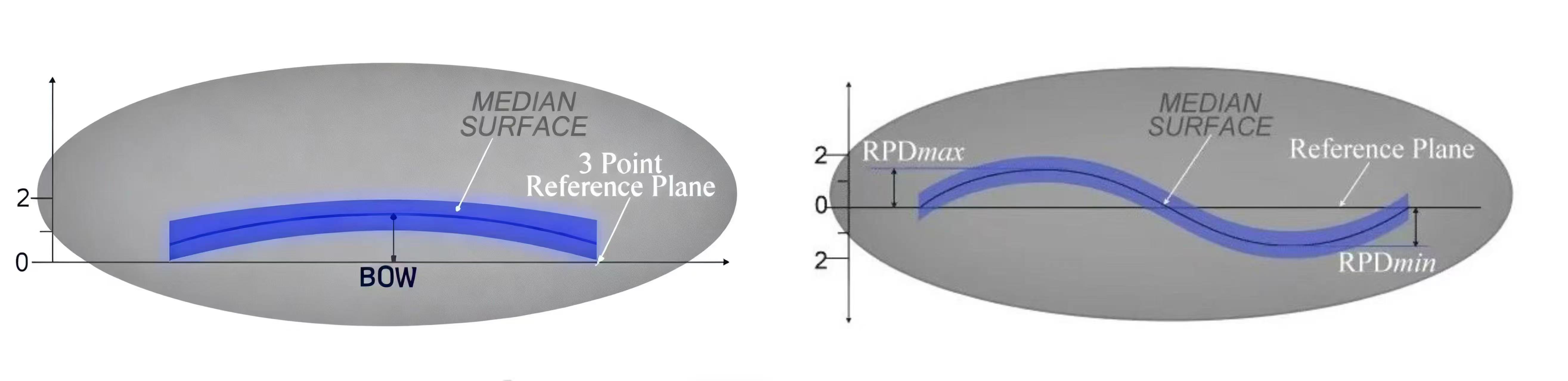

2. Lankas ir metmenys:

Lanko indikatorius sutelkia dėmesį į vertikalų plokštelės centro srities poslinkį, kuris atspindi tik vietinę lenkimo būseną. Jis tinka vietiniam lygumui jautriems scenarijams įvertinti. Metmenų indikatorius yra naudingas vertinant bendrą plokštumą ir iškraipymą, nes jis atsižvelgia į viso plokštelės paviršiaus nuokrypį ir pateikia informaciją apie bendrą visos plokštelės plokštumą.

3. Dalelė:

Užteršimas dalelėmis ant plokštelės paviršiaus gali turėti įtakos įrenginio gamybai ir veikimui, todėl būtina kuo labiau sumažinti dalelių susidarymą gamybos proceso metu ir naudoti specialius valymo procesus, kad būtų sumažintas ir pašalintas paviršiaus dalelių užterštumas.

4. Šiurkštumas:

Šiurkštumas reiškia indikatorių, kuris matuoja plokštelės paviršiaus lygumą mikroskopine skale, kuris skiriasi nuo makroskopinio lygumo. Kuo mažesnis paviršiaus šiurkštumas, tuo lygesnis paviršius. Dėl per didelio šiurkštumo gali kilti tokių problemų kaip netolygus plonos plėvelės nusodinimas, neryškūs fotolitografinio rašto kraštai ir prastas elektrinis veikimas.

5. defektai:

Plokščių defektai – tai nepilnos arba netaisyklingos gardelės struktūros, atsiradusios dėl mechaninio apdorojimo, kurios savo ruožtu suformuoja kristalų pažeidimo sluoksnius, kuriuose yra mikrovamzdžių, išnirimų, įbrėžimų. Tai sugadins plokštelės mechanines ir elektrines savybes ir galiausiai gali sukelti lusto gedimą.

6. Laidumo tipas / priedas:

Dviejų tipų plokštelės yra n tipo ir p tipo, priklausomai nuo dopingo komponentų. n tipo plokštelės paprastai legiruojamos V grupės elementais, kad būtų pasiektas laidumas. Fosforas (P), arsenas (As) ir stibis (Sb) yra įprasti dopingo elementai. P tipo plokštelės pirmiausia legiruotos III grupės elementais, paprastai boru (B). Neleguotas silicis vadinamas vidiniu siliciu. Jo vidiniai atomai yra sujungti kovalentiniais ryšiais ir sudaro tvirtą struktūrą, todėl jis yra elektrai stabilus izoliatorius. Tačiau tikrojoje gamyboje nėra vidinių silicio plokštelių, kurios būtų visiškai be priemaišų.

7. Atsparumas:

Plokščių varžos valdymas yra labai svarbus, nes jis tiesiogiai veikia puslaidininkinių įtaisų veikimą. Siekdami pakeisti plokštelių savitumą, gamintojai dažniausiai jas dopingo. Didesnės priemaišų koncentracijos lemia mažesnę varžą, o mažesnės priedo koncentracijos didesnę varžą.

Apibendrinant, prieš pasirenkant plokšteles, rekomenduojama išsiaiškinti tolesnio proceso sąlygas ir įrangos apribojimus, o tada pasirinkti remiantis aukščiau pateiktais rodikliais, siekiant užtikrinti dvigubą puslaidininkinio įrenginio kūrimo ciklo sutrumpinimo ir gamybos sąnaudų optimizavimo tikslą.
