Kas yra difuzijos procesas

Dopingas apima priemaišų dozės įvedimą į puslaidininkių medžiagas, kad pakeistų jų elektrines savybes. Diffuzija ir jonų implantacija yra du dopingo būdai. Ankstyvasis priemaišų dopingas pirmiausia buvo atliekamas atliekant aukštos temperatūros difuziją.

Difuzijos nuosėdos priemaišų atomai ant a paviršiaussubstrato vaflisiš garų šaltinio arba oksido. Priemaišų koncentracija monotoniškai mažėja nuo paviršiaus iki tūrio, o priemaišų pasiskirstymą pirmiausia lemia difuzijos temperatūra ir laikas. Jonų implantacija apima dopantinių jonų įpurškimą į puslaidininkį, naudojant jonų pluoštą. Priemaišų koncentracija yra didžiausias pasiskirstymas puslaidininkyje, o priemaišų pasiskirstymas nustatomas pagal jonų dozę ir implantacijos energiją.

Difuzijos metu vaflis paprastai dedamas į griežtai temperatūros kontroliuojamą kvarco aukštos temperatūros krosnies vamzdelį ir įvedamas dujų mišinys, kuriame yra norimas dopantas. SI difuzijos procesams boronas yra dažniausiai naudojamas p tipo dopantas, o fosforas yra dažniausiai naudojamas N tipo dopantas. (SiC jonų implantacijai P tipo dopantas paprastai yra boronas arba aliuminis, o N tipo dopantas paprastai yra azoto.)

Puslaidininkių difuzija gali būti vertinama kaip dopantinių atomų atominis judėjimas substrato gardelėse per laisvos vietos ar intersticinius atomus.

Esant aukštai temperatūrai, grotelių atomai vibruoja šalia jų pusiausvyros padėties. Atomai grotelių vietose turi tam tikrą tikimybę įgyti pakankamai energijos, kad galėtų judėti iš savo pusiausvyros padėties, sukurdami intersticinius atomus. Tai sukuria laisvą vietą originalioje svetainėje. Kai netoliese esantis priemaišų atomas užima laisvą vietą, tai vadinama laisvų vietų difuzija. Kai intersticinis atomas juda iš vienos vietos į kitą, jis vadinamas intersticine difuzija. Atomai su mažesniais atominiais spinduliais paprastai patiria intersticinę difuziją. Kitas difuzijos tipas atsiranda tada, kai intersticiniai atomai išstumia atomus iš netoliese esančių gardelių vietų, pakeičiant priemaišų atomą į intersticinę vietą. Tada šis atomas pakartoja šį procesą, žymiai pagreitindamas difuzijos greitį. Tai vadinama stumimo užpildymo difuzija.

Pirminiai P ir B difuzijos mechanizmai SI yra laisvų vietų difuzija ir postūmio užpildymo difuzija.

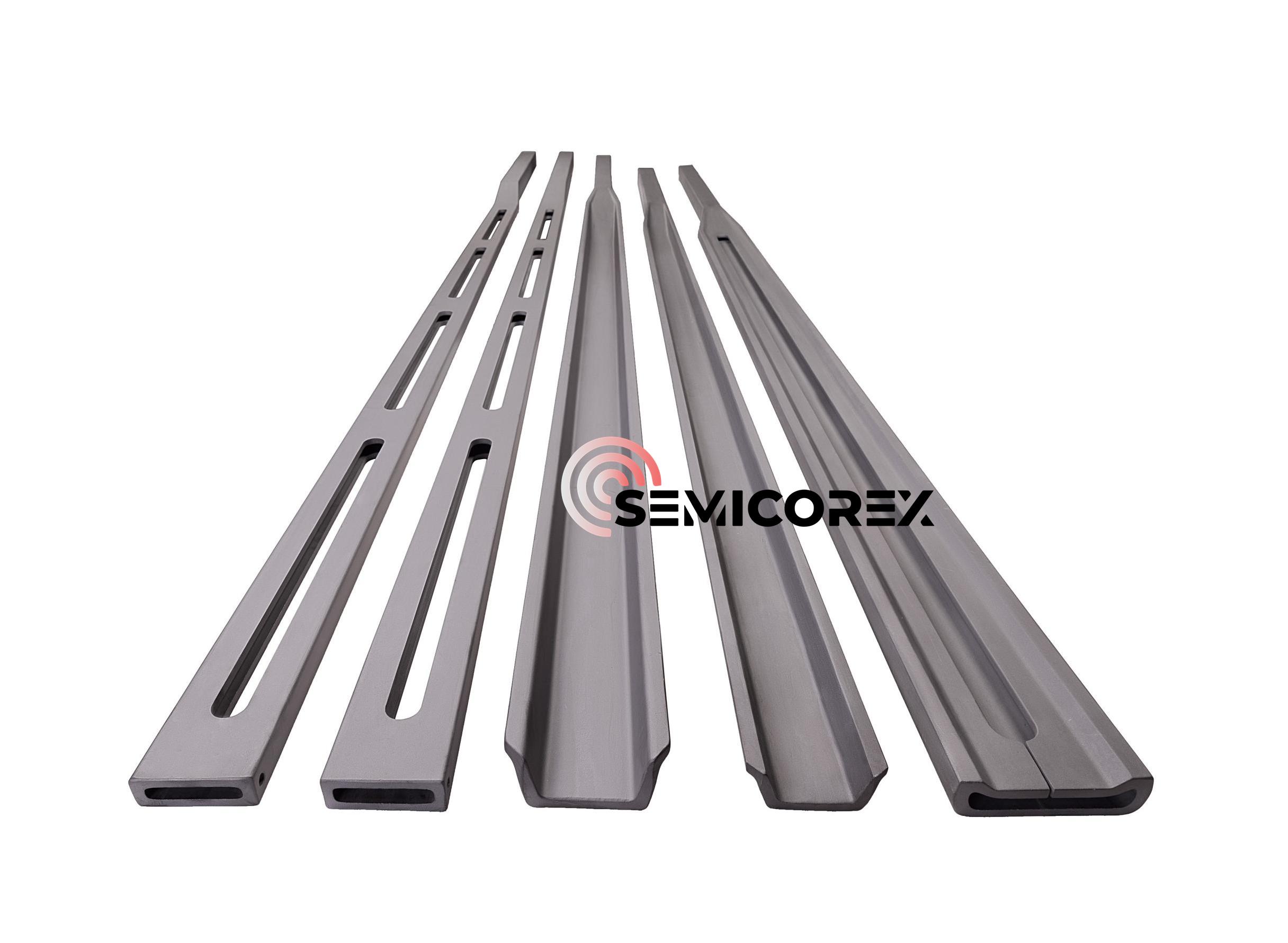

„Semicorex“ siūlo pritaikytą didelio grynumoSiC komponentaidifuzijos procese. Jei turite klausimų ar jums reikia papildomos informacijos, nedvejodami susisiekite su mumis.
