Keraminiai vakuuminiai griebtuvai

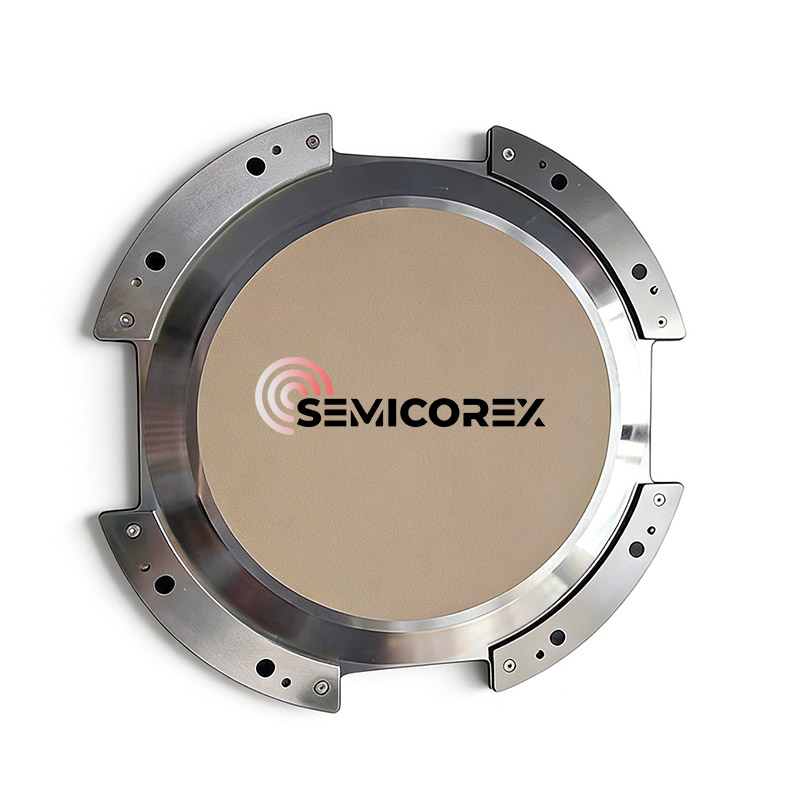

Keraminiai vakuuminiai griebtuvaiyra įrankiai, naudojami puslaidininkinių plokštelių tvirtinimui ir nešiojimui puslaidininkinių plokštelių gamyboje. Jie pasižymi dideliu plokštumu ir lygiagretumu, tankia ir vienoda struktūra, dideliu stiprumu, geru oro pralaidumu, vienoda adsorbcijos jėga ir lengvu apipjaustymu. Jie tinka tokiems procesams kaip retinimas, pjaustymas, šlifavimas, valymas ir apdorojimas puslaidininkinių plokštelių gamyboje, efektyviai sprendžiant daugelį problemų, tokių kaip plokštelių įspaudai, lustų elektrostatinis skilimas ir užteršimas dalelėmis. Praktiškai jie pasiekia itin aukštą puslaidininkinių plokštelių apdorojimo kokybę.

Keraminio vakuuminio griebtuvo vaidmuo

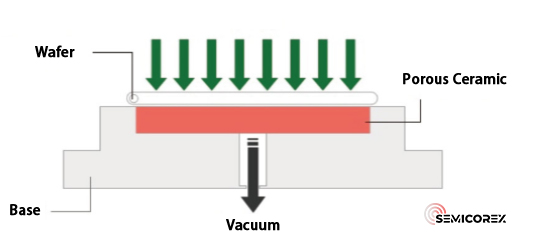

A keramikinis vakuuminis griebtuvasyra itin tikslus proceso armatūra, pagrįsta vakuuminės adsorbcijos principu. Jis daugiausia pagamintas iš pažangių keraminių medžiagų, tokių kaip aliuminio oksidas, aliuminio nitridas arba silicio karbidas. Per tiksliai apdorotus vakuuminius kanalus arba porėtas struktūras ant adsorbcijos paviršiaus jis jungiasi prie išorinės vakuuminės sistemos, kad sudarytų vienodą neigiamo slėgio lauką.

Aukštos klasės gamyboje, pvz., puslaidininkių ir ekranų skyduose, pagrindinė keraminių vakuuminių griebtuvų vertė yra jų gebėjimas pašalinti tradicinius mechaninius suspaudimo būdus. Naudojant tik tolygiai paskirstytą adsorbcijos jėgą, jie gali tvirtai laikyti itin plonas ir itin trapias plokšteles arba stiklo pagrindą be sąlyčio ar užteršimo kietosiomis dalelėmis viso proceso metu. Tuo pačiu metu dėl savo nanoskalės paviršiaus plokštumo, ypač didelio standumo ir puikaus termocheminio stabilumo jis gali būti beveik tobulas ruošinio padėties nustatymo atskaitos paviršius atšiauriose proceso aplinkose, taip užtikrinant svarbiausių procesų, tokių kaip fotolitografija, tikrinimas ir šlifavimas, tikslumą ir našumą.

Kodėl keramika

Aukščiausios klasės gamybos scenarijuose griebtuvai yra ne tik „adsorbcijos įrankiai“, o labai svarbūs įrenginiai, tiesiogiai lemiantys proceso stabilumą ir produkto išeigą. Tarp daugelio medžiagų keraminės medžiagos yra plačiai pasirinktos, tiksliai atspindinčios, kaip pažangios keraminės medžiagos sistemingai sprendžia pramonės problemas. Žvelgiant iš inžinerinės perspektyvos, tai gali būti apibendrinta kaip „keturi aukšti“ reikalavimai:

(1) Didelis plokštumas ir didelis tvirtumas

Puslaidininkių ir ekranų gamybos procesuose tvarkomos ir apdorojamos silicio plokštelės ir stiklo substratai dažnai būna itin ploni, jų storis siekia net dešimtis mikrometrų. Esant tokioms skalėms, bet koks nedidelis lenkimas, vibracija ar netolygus vietinis įtempis gali sukelti plokštelės lūžimą, deformaciją arba net tiesiogiai paveikti svarbiausių procesų, tokių kaip fotolitografija, išlygiavimo tikslumą.

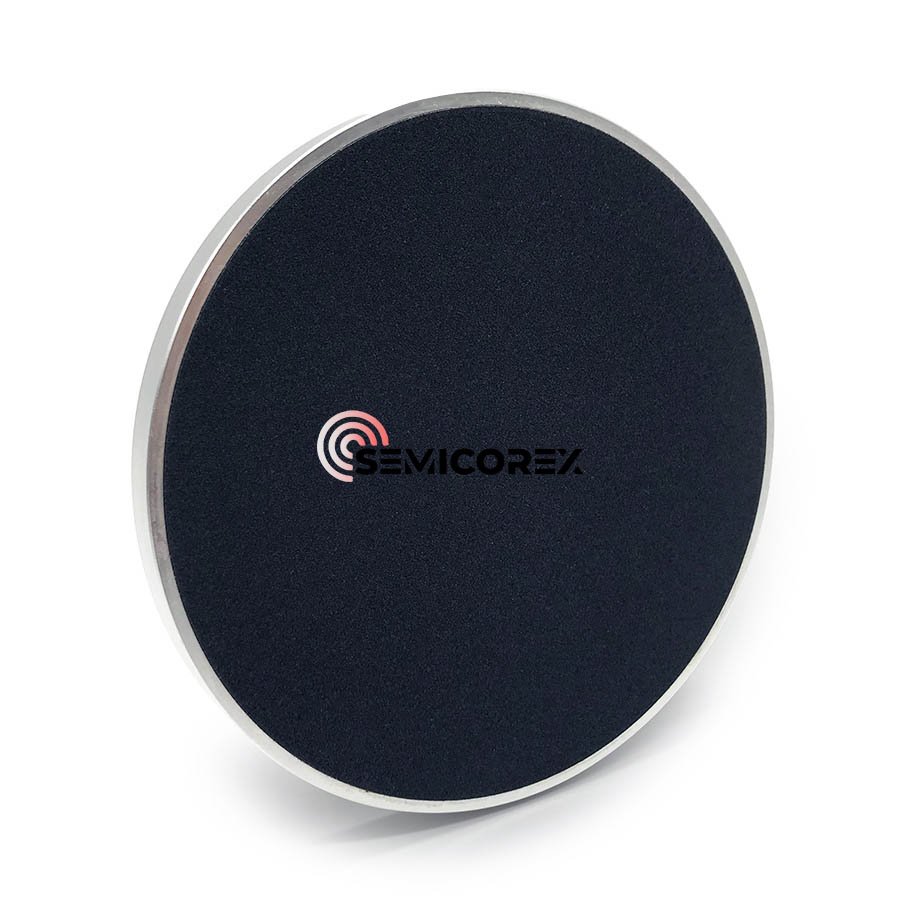

Pažangios keraminės medžiagos (pvz., aliuminio oksidas ir silicio karbidas) gali pasiekti submikrometro ar net nanometro lygio plokštumą dėl tikslaus sukepinimo ir didelio tikslumo šlifavimo bei poliravimo. Tuo pačiu metu jų didelis tamprumo modulis suteikia griebtuvui itin didelį konstrukcinį tvirtumą, užtikrinantį beveik jokios deformacijos vakuumo adsorbcijos metu, taip užtikrinant absoliučiai stabilią atskaitos plokštumą procesui.

(2) Didelis švarumas ir cheminis inertiškumas

Puslaidininkių gamybos cechuose keliami itin griežti švaros reikalavimai. Proceso įrenginiai turi būti ne tik neužteršti kietosiomis dalelėmis, bet ir apsaugoti nuo metalo jonų išsiskyrimo bei atlaikyti pakartotinį įvairių valymo cheminių medžiagų poveikį.

Keramika, kaip neorganinės nemetalinės medžiagos, turi tankų ir lygų paviršių, todėl mažiau linkusi susidaryti dalelėms. Be to, jie yra nemagnetiniai, juose nėra migruojančių metalinių elementų ir pasižymi itin dideliu cheminiu stabilumu. Jie išlaiko stabilų veikimą stiprių rūgščių, stiprių šarmų ir organinių tirpiklių aplinkoje, todėl idealiai tinka ilgalaikiam naudojimui aukšto lygio švarių patalpų procesuose.

(3) Didelis patvarumas ir ilgalaikis stabilumas

Automatizuotose gamybos linijose, veikiančiose 24 valandas per parą, 7 dienas per savaitę, keraminiai griebtuvai turi atlaikyti tūkstančius adsorbcijos ir atpalaidavimo ciklų bei susidurti su ilgalaikiais temperatūros svyravimais ir net aukštos temperatūros proceso aplinka. Tai kelia itin aukštus reikalavimus medžiagos atsparumui dilimui, atsparumui nuovargiui ir šiluminiam stabilumui.

Palyginti su metalais ar polimerais, keramika turi didesnį kietumą ir atsparumą dilimui, o jų šiluminis plėtimasis yra stabilus, todėl mažiau linkęs šliaužti ar pablogėti. Paprastai jo eksploatavimo trukmė yra daug ilgesnė nei tradicinių medžiagų griebtuvų, o priežiūra ir keitimo dažnis yra mažesnis, todėl jis yra ekonomiškesnis bendrų gyvavimo ciklo sąnaudų atžvilgiu.

(4) Labai integruotas funkcinis dizainas

Pažangesniuose puslaidininkių procesuose keraminių griebtuvų funkcija neapsiriboja vakuumine adsorbcija. Pavyzdžiui, vakuuminėse kamerose, naudojamose sausam ėsdinimui ir plonasluoksniam nusodinimui (CVD/PVD), tradicinės vakuuminės adsorbcijos angos gali sutrikdyti atmosferą ir slėgio pasiskirstymą kameroje.

Šiuo metu „elektrostatinis griebtuvas (ESC)“ tampa pagrindiniu sprendimu. ESC naudoja elektrostatinę jėgą, kurią sukuria keraminis dielektrinis sluoksnis veikiant elektriniam laukui, kad adsorbuotų plokšteles. Taip ne tik išvengiama vakuuminių angų įsikišimo į proceso aplinką, bet ir integruojami šildytuvai bei aušinimo kanalai griebtuvo viduje, leidžiantys tiksliai reguliuoti plokštelės temperatūrą (nuo žemos temperatūros iki virš 500°C), o tai yra esminis pagrindas sėkmingam pažangių procesų įgyvendinimui.

Taikymo scenarijus

Keraminiai griebtuvai plačiai naudojami aukščiausios klasės gamybos srityse, tokiose kaip puslaidininkiai, ekrano plokštės, fotovoltinė ir tiksli optika.

Puslaidininkių procesuose jie yra pagrindinė fotolitografijos, ėsdinimo, poliravimo ir tikrinimo platforma. Ekrano plokščių pramonėje jie užtikrina stabilų didelio dydžio, itin plono stiklo pagrindo atramą ir transportavimą. Gaminant fotovoltinius elementus, jie užtikrina saugų plonų, trapių silicio plokštelių tvarkymą pjovimo ir bandymo metu.

Pagrindinė jų vertė yra ta, kad pateikiami tikslūs tvirtinimo sprendimai itin ploniems, itin plokščiiems ir itin trapiems ruošiniams be mechaninio įtempimo ar užteršimo kietosiomis dalelėmis, o tai yra kertinis akmuo užtikrinant aukštą išeigą ir efektyvumą šiuolaikinėje tikslioje gamyboje.
