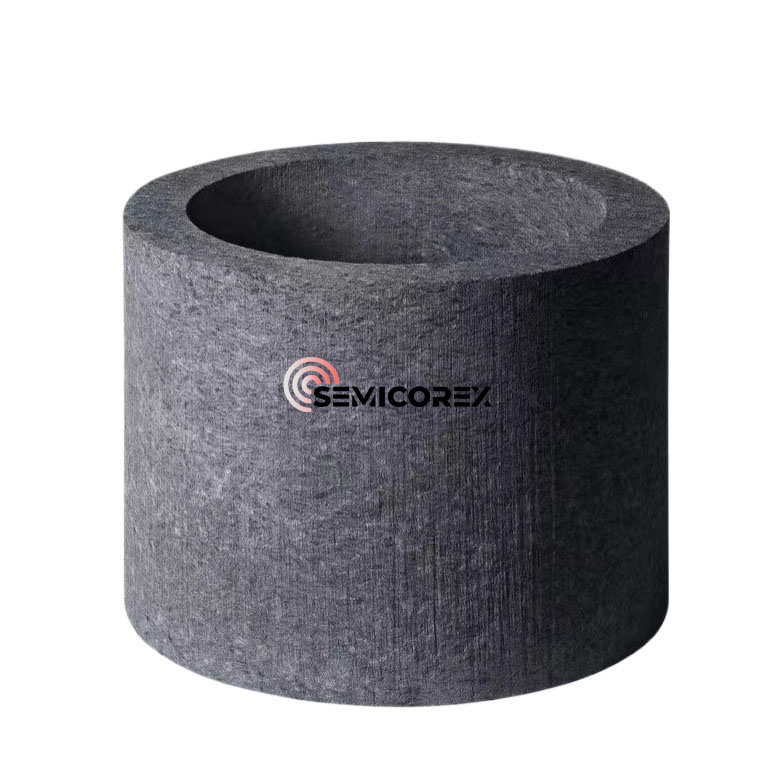

Anglies pluošto termoizoliacinė medžiaga

Minkšto veltinio ir standaus / standžiojo veltinio derinys iš esmės apima trijų dalykų balansavimą: šilumos laidumą (kietą / dujinę fazę), radiacinį šilumos perdavimą ir struktūrą bei surinkimą. Sutelkus dėmesį tik į vieną rodiklį (pvz., žemiausią aukštos temperatūros šilumos laidumą), paprastai kils problemų tokiose srityse kaip stiprumas, matmenų stabilumas, šilumos nutekėjimas prie siūlių ir pluošto išsiskyrimas / užterštumas.

1. Dviejų tipų funkcinis padėties nustatymasVeltinis

Minkštas veltinisyra labiau panašus į "terminės varžos korpusą + prisitaikantį sluoksnį".

Privalumai: Lankstus, suspaudžiamas, gali prisitaikyti prie netaisyklingų paviršių, stipri siūlių užpildymo galimybė ir didelė surinkimo tolerancija. Rizika: Vidutinis matmenų stabilumas, atsparumas erozijai/dėvėjimuisi ir atsparumas pradūrimui; šilumos laidumas po suspaudimo labai pasikeičia (sutankinimas padidina kietosios fazės kontaktą, todėl padidėja ekvivalentinis šilumos laidumas).

Sunkiai jaučiamasyra labiau panašus į "struktūrinę/šiluminę paviršiaus apsaugą + formą išlaikantis sluoksnis".

Įprastas būdas yra impregnuoti minkštą veltinį derva ir po to karbonizuoti, kad būtų sukurtas „laminuotas / sukietėjęs veltinis“, kuris yra apdirbamas ir turi didesnį stiprumą. Kai kurios anglies veltinio įmonės aiškiai nurodo, kad jų gaminiai yra „pagaminti iš minkšto veltinio, impregnuoto derva“, ir pateikia tipinius parametrus, tokius kaip šilumos laidumas ir tankis aukštoje temperatūroje. Rizika: sukietėjimas / tankinimas dažnai padidina kietosios fazės šilumos laidumą; tuo pačiu metu kietasis sluoksnis yra „trapesnis“, todėl jis labiau linkęs įtrūkti šalia siūlių ar tvirtinimo taškų, veikiant terminio ciklo / surinkimo įtempiams (reikalauja konstrukcinių detalių analizės).

2. Sudėtinės konstrukcijos esmė: pirmenybė teikiama "spinduliavimui" pagal tankį (ypač aukštos temperatūros gale).

Radiacijos prilyginimo (k_rad) sistema ir mikrostruktūros vaidmens paaiškinimas naudojant ekstinkcijos koeficientą / optinį storį yra labai tinkamas minkšto/kietojo veltinio sluoksniavimuisi vadovauti: spinduliavimo terminas aukštos temperatūros pabaigoje didėja su (T3), o (k_rad) yra maždaug proporcingas (1/βR) Rosselando difuzijoje. kuo didesnis optinis storis (τ=βL), tuo medžiaga „nepermatoma“ ir spinduliuotei sunkiau prasiskverbti.

Išvada (naudingiausia sluoksniavimui): kad slopintumėte spinduliuotę, pirmenybę teikite didesnio išnykimo / didesnio optinio storio sluoksniams šalia karšto paviršiaus; Norėdami sumažinti kietosios fazės šilumos laidumą, pirmenybę teikite tūrinio storio kontrolei. Tai yra fizinis „tankio gradiento / hierarchinės struktūros“ pradžios taškas.

3. Trys dažniausiai naudojami ir mažiau probleminiai struktūriniai deriniai

A: plonas kietas veltinis ant karšto paviršiaus + storas minkštas veltinis ant nugaros („Karšto paviršiaus oda + izoliuojantis korpusas“)

Kada naudoti: kai karštas paviršius yra veikiamas dilimo / erozijos / pašalinimo trinties arba kai reikia apdoroti karštą paviršių (grioveliai, padėties nustatymas, oro / srauto kreipiančiosios konstrukcijos).

Saugokitės pluošto išsiliejimo, oro srauto pakilimo ar deformacijos, kurią sukelia vietinis šiluminis smūgis ant minkšto veltinio karšto paviršiaus.

Kodėl tai efektyvu: plonas kietas veltinys, esantis arti karšto paviršiaus, gali „sugerti“ dalį spinduliuotės (padidina karštojo galo optinį storį), kartu suteikdamas dilimui atsparų atramą; pagrindinis storis vis dar tenka minkštam veltiniui, vengiant, kad bendra struktūra būtų per tanki, o tai padidintų kietosios fazės šilumos laidumą.

Pagrindiniai punktai: Nepersistenkite dėl kietojo veltinio storio: kuo storesnis kietas sluoksnis, tuo didesnė kietosios fazės šilumos laidumo/šiluminio tiltelio rizika; kietojo sluoksnio vertė labiau slypi „karštajame spinduliuotės ekrane + mechaninėje odoje“.

B parinktis: karšto paviršiaus minkštas veltinis (su pasirenkama grafito folija / popieriumi) + išorinė kieto veltinio plokštė ("švarus karštas paviršius + struktūrinis egzoskeletas")

Kada naudoti: Tipiška aukštos temperatūros krosnies / vakuuminės krosnies / sukepinimo krosnies pamušalas: karštas paviršius teikia pirmenybę švarai ir temperatūros vienodumui, o išorinis paviršius teikia pirmenybę fiksavimui ir formos išlaikymui.

Iš izoliacijos sluoksnio reikia padaryti „modulinę/keičiamą“ plokštę arba cilindrą.

Pramonės praktikos įrodymai: Šio tipo krosnies apmušalų tirpale naudojamos minkštos / kietos veltinio plokštės, kad būtų sukurta stačiakampė arba daugiakampė krosnies ertmės izoliacija. Viešai prieinamoje informacijoje aiškiai minimas grafito folijos pridėjimas tarp sluoksnių, siekiant pagerinti veikimą ir jungties sandarumą, ir pabrėžiama, kad naudojant sujungimo / tvirtinimo sistemas reikia pasiekti patvarias ir sandarias jungtis.

Kodėl toks išdėstymas veikia: Minkštas veltinis lengviau prilimpa prie karšto paviršiaus, sumažinant tarpus (tarpas gali lengvai tapti „spinduliavimo kanalais“ esant aukštai temperatūrai); grafito folija/paviršinis sluoksnis taip pat atlieka „atspindėjimo/izoliavimo/pluošto prevencijos“ funkcijas; išorinis kietasis veltinys palaiko konstrukciją ir instaliaciją (smeiges, spaustukus, užlaidas), sumažindamas minkšto veltinio suspaudimo ar pasislinkimo riziką.

C variantas: hierarchinio tankio daugiasluoksnis (kietas → pusiau kietas → minkštas), su "apsauga nuo spinduliuotės" karštajame gale ir "mažu kietosios fazės šilumos laidumu" šaltajame gale.

Kada naudoti: Aukšta temperatūra (didelis radiacijos santykis), jautrus svoriui/storiui; aukšti terminio ciklo ir eksploatavimo trukmės reikalavimai, kuriais siekiama sumažinti įtempių koncentraciją ir įtrūkimų riziką atskirose sąsajose.

Kodėl jis stabilesnis: dėl to A varianto „didelis išnykimas karštajame gale“ tampa sklandesnis: keli sluoksniai karštajame gale užtikrina didesnį (beta) (didesnį optinį storį), o pagrindinis storis šaltame gale išlaiko žemą kietosios fazės šilumos laidumą; jis taip pat išsklaido surinkimo suspaudimo ir terminio susitraukimo gradientą, sumažindamas „įtempimo žingsnius“ kietose / minkštose atskirose sąsajose.

Semicorex siūlo aukštos kokybėstermoizoliaciniai veltinio gaminiai. Jei turite klausimų ar reikia papildomos informacijos, nedvejodami susisiekite su mumis.
