Pagrindiniai atrišimo metodai

Tobulėjant puslaidininkių apdorojimui ir didėjant elektroninių komponentų paklausai, itin plonų plokštelių (mažesnio nei 100 mikrometrų storio) taikymas tampa vis svarbesnis. Tačiau, nuolat mažėjant plokštelių storiui, plokštelės yra labai pažeidžiamos dėl lūžimo vėlesnių procesų, tokių kaip šlifavimas, ėsdinimas ir metalizavimas, metu.

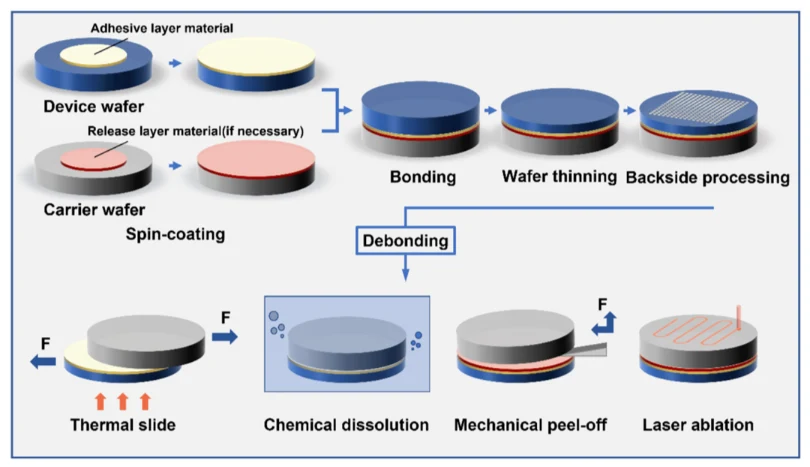

Norint užtikrinti stabilų puslaidininkinių įtaisų veikimą ir gamybos našumą, paprastai taikomos laikino sujungimo ir atjungimo technologijos. Itin plona plokštelė laikinai pritvirtinama prie standaus nešiklio pagrindo, o apdirbus nugarėlę, jos yra atskiriamos. Šis atskyrimo procesas žinomas kaip atskyrimas, kuris pirmiausia apima terminį, lazerinį, cheminį ir mechaninį.

Terminis atskyrimas

Terminis atrišimas – tai metodas, kai itin plonos plokštelės atskiriamos nuo nešiklio pagrindo kaitinant, kad suminkštėtų ir suskaidytų klijuojantys klijai ir taip prarastų lipnumą. Jis daugiausia skirstomas į terminį skaidrės atjungimą ir terminį skaidymą.

Terminis skaidrės atskyrimas paprastai apima surištų plokštelių kaitinimą iki jų minkštėjimo temperatūros, kuri svyruoja maždaug nuo 190 °C iki 220 °C. Esant tokiai temperatūrai, klijai praranda savo lipnumą, o ypač plonas plokšteles galima lėtai stumti arba nulupti nuo nešiklio pagrindo, veikiant kirpimo jėgai, kurią veikia tokie įrenginiai kaipvakuuminiai griebtuvaikad būtų pasiektas sklandus atskyrimas. Atliekant terminio skilimo atskyrimą, surištos plokštelės įkaitinamos iki aukštesnės temperatūros, sukeldamos cheminį klijų skilimą (molekulinės grandinės skilimą) ir visiškai prarandant sukibimą. Dėl to surištos plokštelės gali būti natūraliai atskirtos be jokios mechaninės jėgos.

Atskyrimas lazeriu

Atrišimas lazeriu yra atrišimo metodas, kai naudojamas lazerinis apšvitinimas suklijuotų plokštelių lipniu sluoksniu. Lipnus sluoksnis sugeria lazerio energiją ir generuoja šilumą, todėl vyksta fotolitinė reakcija. Šis metodas leidžia atskirti itin plonas plokšteles nuo nešiklio substratų kambario temperatūroje arba palyginti žemoje temperatūroje.

Tačiau esminė sąlyga lazeriniam atskyrimui yra ta, kad nešiklio substratas turi būti skaidrus naudojamam lazerio bangos ilgiui. Tokiu būdu lazerio energija gali sėkmingai prasiskverbti į nešiklio pagrindą ir būti efektyviai sugerta jungiamojo sluoksnio medžiagos. Dėl šios priežasties labai svarbu pasirinkti lazerio bangos ilgį. Įprasti bangos ilgiai yra 248 nm ir 365 nm, kurie turėtų būti suderinti su jungiamosios medžiagos optinės sugerties charakteristikomis.

Cheminis atskyrimas

Cheminis klijų pašalinimas leidžia atskirti surištas plokšteles, ištirpinant klijų sluoksnį tam skirtu cheminiu tirpikliu. Šiam procesui reikia, kad tirpiklio molekulės prasiskverbtų į lipnų sluoksnį, kad sukeltų patinimą, grandinės nutrūkimą ir galiausiai ištirpimą, todėl itin plonos plokštelės ir nešiklio substratai gali natūraliai atsiskirti. Taigi nereikia jokios papildomos šildymo įrangos ar mechaninės jėgos, kurią teikia vakuuminiai griebtuvai, cheminis atjungimas sukuria minimalų apkrovą plokštelėms.

Taikant šį metodą, nešiklio plokštelės dažnai išgręžiamos, kad tirpiklis visiškai susiliestų ir ištirptų rišamąjį sluoksnį. Klijų storis turi įtakos tirpiklio įsiskverbimo ir tirpimo efektyvumui ir vienodumui. Tirpieji rišamieji klijai dažniausiai yra termoplastinės arba modifikuoto poliimido pagrindu pagamintos medžiagos, dažniausiai padengiamos gręžimo būdu.

Mechaninis atskyrimas

Mechaninis atrišimas atskiria itin plonas plokšteles nuo laikinųjų nešiklio substratų tik taikant kontroliuojamą mechaninę lupimo jėgą, be šilumos, cheminių tirpiklių ar lazerių. Procesas panašus į juostos nuplėšimą, kai plokštelė švelniai „pakeliama“ tiksliai mechaniniu būdu.
