Kokia yra plokštelių įpjova?

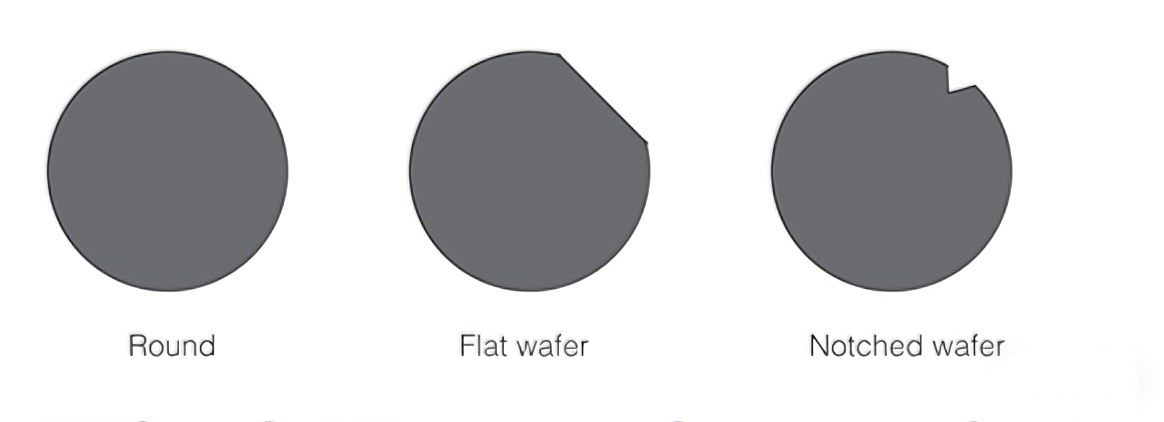

Vaflinio įpjova yra V arba U formos griovelis a kraštepuslaidininkinė plokštelė. Toli gražu nėra defektas, atsiradęs gamybos proceso metu, o tyčia buvo sukurtas esminis struktūrinis žymeklis, kurio pagrindinė funkcija yra suteikti galimybę tiksliai nustatyti plokštelės padėtį ir orientaciją. Ankstyvosiose plokštelių technologijos kūrimo stadijose kaip orientacinis žymėjimas buvo naudojamas vaflių plokščias. Tačiau, palaipsniui didėjant plokštelių dydžiams, plokščių kraštų dizainas užėmė efektyvesnį plotą, todėl palaipsniui jį pakeitė kompaktiškesnė įpjova.

Kokia yra plokštelės įpjovos funkcija?

Lustų gamyba yra nanometrų skalės procesas, kurio metu bet koks krypties nukrypimas gali sukelti grandinės gedimą. Kaip orientacinis žymėjimas, plokštelės įpjova leidžia litografijos ir ėsdinimo mašinoms greitai nustatyti plokštelės kristalų orientaciją, užtikrinant tikslią kiekvieno proceso etapo išlygiavimą. Kiekvienas lustas yra ant plokštelės pagal įpjovą, panašią į pagrindinį dienovidinį. Šis išradingas dizainas leidžia litografuoti grandinės modelius ir išdėstyti juos naudojant įpjovą kaip atskaitos tašką. Be to, robotų rankos remiasi plokštelės įpjova, kad atskirtų plokštelės priekinę / galinę pusę ir orientaciją labai automatizuotoje gamybos linijoje, o tai žymiai apsaugo plokštelę nuo pažeidimo ar proceso klaidų, atsirandančių dėl netinkamo veikimo. Jei įpjova bus užteršta arba pažeista, visa plokštelė gali būti atmesta kaip neatitinkanti.

Vaflių įpjova taip pat atlieka lemiamą vaidmenį gerinant lustų gamybos išeigą. Kadangi plokštelių kraštai yra linkę į defektus, tokius kaip slydimo linijos ir įtrūkimai gamybos metu, tikslus padėties nustatymas per įpjovas leidžia įrangai tiksliai išvengti šių defektinių vietų ir taip sumažinti atliekų kiekį. Šiuolaikinės gamybos linijos taip pat naudoja tokias technologijas kaip pneumatinės pakabos sukimas kraštų paieškos operacijoms. Naudodamas bekontaktinio aptikimo žymeklį, plokštelės įpjova ne tik apsaugo nuo užteršimo dėl mechaninio kontakto, bet ir pagerina identifikavimo efektyvumą bei tikslumą.
